壁交差コンポーネントのエッジを表示するには

前に非表示にした壁コンポーネントのエッジを表示することで壁の交差を修正するには、次の操作を実行します。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ [クリーンアップ]パネル [クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 表示するエッジが存在するコンポーネントを選択します。

   一度に表示できるのは、 1 つのコンポーネントのエッジだけです。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ [輪郭]パネル [エッジを表示]をクリックします。
5. 表示するコンポーネント エッジを選択します。
6. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。

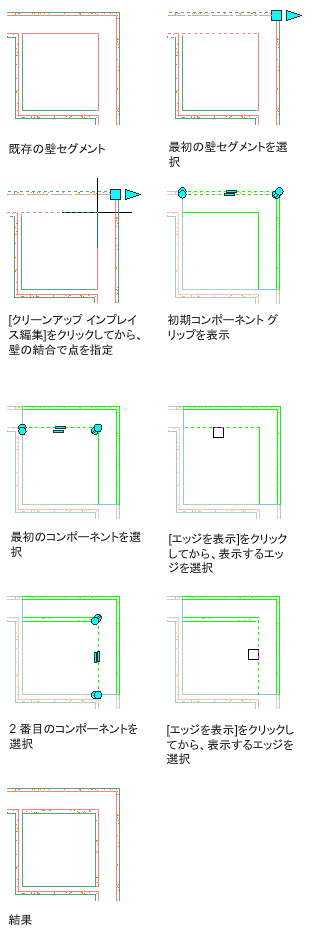

   次の例では、前に非表示にしたウォールボード コンポーネントのエッジを表示して、内側のコーナーの状態を作成しています。
