壁交差コンポーネントに頂点を追加するには

コンポーネント エッジ上または近くに頂点を追加することで、壁交差を修正するには、次の手順を使用します。コンポーネント エッジに頂点を追加することによって、コンポーネントの形状を編集するためのオプションが増えます。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ [クリーンアップ]パネル [クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 頂点を追加するコンポーネントを選択します。

   頂点を追加することができるのは、一度に 1 つのコンポーネントだけです。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ [輪郭]パネル [頂点を追加]をクリックします。
5. 選択したコンポーネントの上または近くで、新しい頂点の位置を指定します。
6. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。

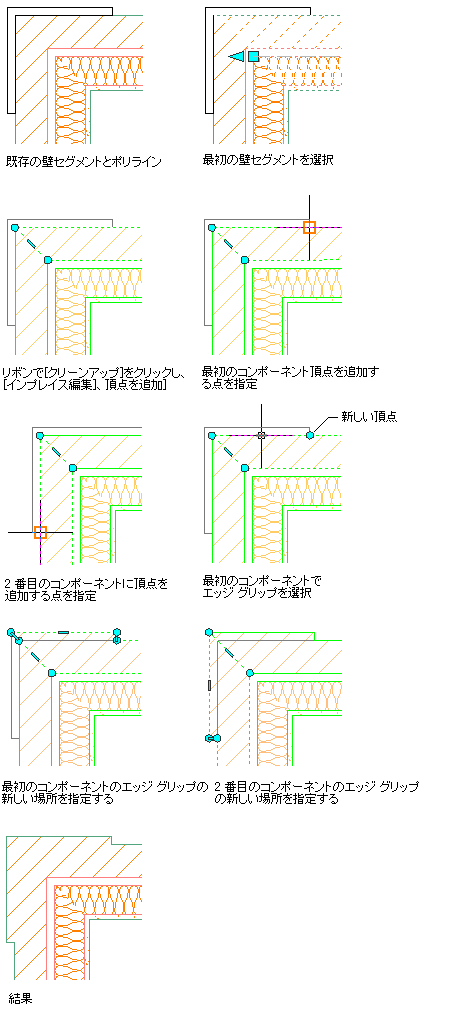

   次の例では、新しい頂点をコンポーネントに追加し、エッジ グリップを使用してレンガ壁のコーナーの状態を修正しています。
