壁を結合するには

2 つの壁の基準線を結合して 1 つの壁セグメントを作成するには、次の操作を実行します。結合する 2 つの壁は、次の要件を満たしている必要があります。

• 直線壁の場合は、2 つの直線壁の基準線が同一線上にあり、一方の端点で接触している
• 円弧壁の場合は、2 つの円弧壁の中心点と半径が同じで、一方の端点で接触している
• 2 つの壁のスタイルと幅が同じである
• 2 つの壁が同じクリーンアップ グループに属している

また、壁を結合すると、一方の壁のすべてのサブ オブジェクトと固定オブジェクトも、もう一方の壁に組み込まれます。サブ オブジェクトには、ルーフ ライン、フロア ライン、固定、壁モディファイヤ、壁スタイルの優先設定、干渉状態などがあります。 固定オブジェクトには、壁に固定されているドア、窓、開口部などがあります。

注: 特定の同一直線上の壁セグメントは、既に結合された状態で表示される場合があります。ただし、2 つのセグメントとして作図された場合は、実際には別個のセグメントであるため、別々のセグメントとしてハイライト表示できます。

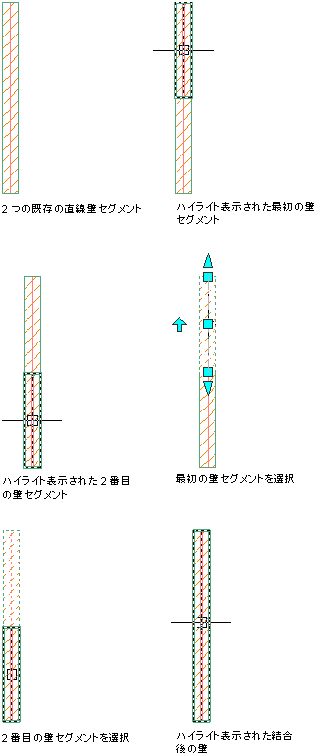

次の図は、別々の各セグメントをまずハイライト表示してから 2 つの直線壁セグメントを結合する様子を示しています。

2 つの直線壁セグメントを結合する

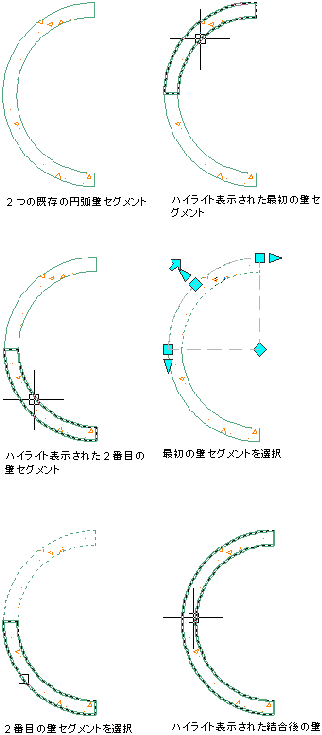

次の図は、別々の各セグメントをまずハイライト表示してから 2 つの曲線壁セグメントを結合する様子を示しています。

2 つの曲線壁セグメントを結合する

1. 1 番目の壁を選択します。
2. [壁]タブ[クリーンアップ]パネル[結合]をクリックします。
3. 2 番目の壁を選択します。
