グループからマス要素をアタッチ解除するには

特定のマス要素をマス グループからアタッチ解除するには、次の手順を実行します。マス グループを定義してそれにマス要素を追加していくと、1 つまたは複数の要素がモデルに合わなくなることがあります。そのような要素は、マス グループからアタッチ解除して、位置を変更するか、図面から削除することができます。

エレメントをマス グループからアタッチ解除すると、個々の図形になりグループの一部ではなくなるため、エレメント表示がオンになります。

1. マス グループを選択します。

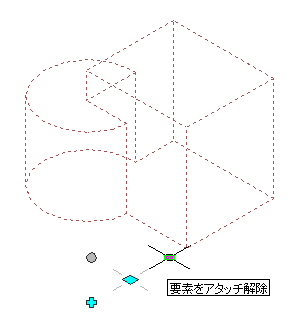

2. [エレメントをアタッチ解除]グリップを選択します。

   または、次のように操作することもできます。 [マス グループ]タブ [修正]パネル[要素をアタッチ解除]をクリックします。


3. マス グループからアタッチ解除するマス要素を 1 つまたは複数選択します。

   マス グループにアタッチされている要素が 1 個だけの場合は、エレメントを選択するよう求めるプロンプトは表示されません。1 つの要素だけの場合は、すぐにアタッチ解除されます。

4. [Enter]を押します。
