壁交差コンポーネントをトリムするには

コンポーネントをトリムすることで、壁交差を修正するには、次の手順を使用します。トリム境界は、線分、円弧、円、ポリライン、または壁コンポーネントのエッジです。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ[クリーンアップ]パネル[クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. トリムするコンポーネントを選択します。

   一度に複数のコンポーネントをトリム境界までトリムすることができます。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ[修正]パネル[トリム]をクリックします。
5. トリム境界を描画する点を指定するか、[Enter]キーを押してトリム境界を選択します。
6. トリムする側面を指定します。
7. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ[編集]パネル[キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ[編集]パネル[完了]をクリックします。

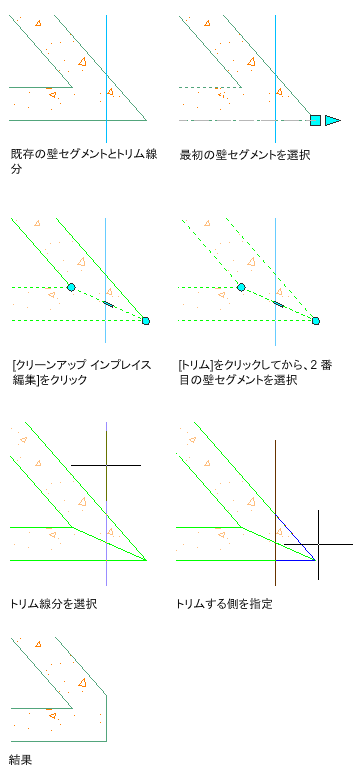

   次の例では、コンクリート壁のコーナーを線分のトリム境界までトリムしています。
