フレーム割り当てを使用するカーテン ウォール ユニット エッジを指定するには

フレーム割り当てを使用するエッジを指定するには、次の手順を実行します。フレーム割り当てを作成する場合、その割り当てを使用するフレームのエッジを指定する必要があります。

フレーム定義が割り当てられていないフレーム エッジは、表示されません。

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします 。
2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
3. カーテン ウォール ユニット スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、グリッドを選択します。
6. フレーム割り当てを選択します。

   フレーム エッジを指定できるのは、[位置]のみです。

7. [使用個所]列をクリックし、その行の右端にある選択の[...]ボタンをクリックします。


   フレームの位置を指定

8. この割り当てを使用するエッジ(左、右、上、下)を選択して、[OK]をクリックします。

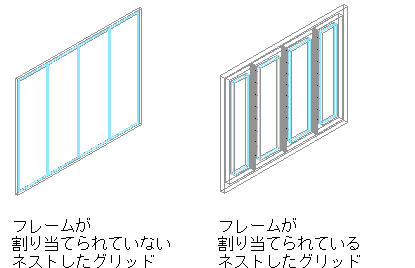

   ネストしたグリッドにフレームを割り当てる

   複数の定義を同じフレーム エッジに割り当てることはできません。複数の定義を割り当てると、そのエッジに最後に割り当てた定義が使用されます。

9. [OK]をクリックします。
