スタイルおよびオブジェクトに分類を追加するには

AutoCAD Architecture は、スタイルおよびオブジェクトを分類できる分類定義をサポートしています。 IFC 読み込みおよび書き出しプロセスは、スタイルやオブジェクトに割り当てられるこれらの分類をサポートしています。

1. 新しい図面を開き、オブジェクト(壁など)を描きます。

2. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。

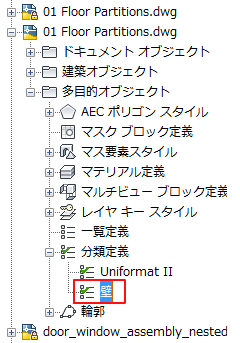

3. スタイル マネージャで、作成した図面[多目的オブジェクト]を展開し、[分類定義]を右クリックして[新規作成]を選択します。

4. 新しい分類の名前として Wall と入力します。

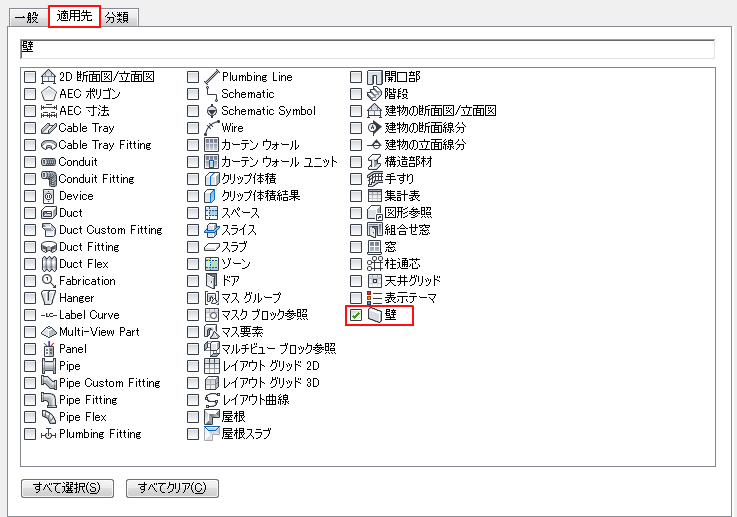

5. [適用先]タブをクリックし、[Wall]を選択します。

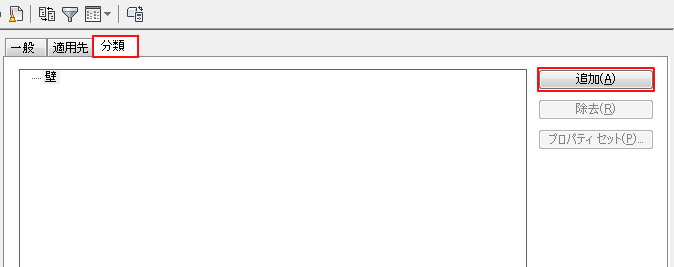

6. [分類]タブをクリックし、[追加]をクリックします。

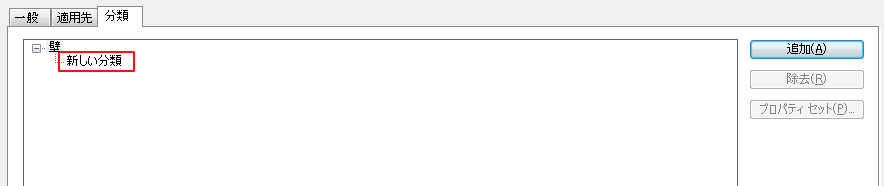

7. [新しい分類]を選択し、次のように指定します。

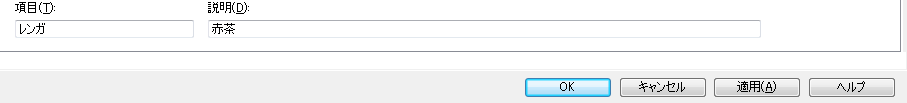

   • [項目]ボックスに Brick と入力します。
   • [説明]ボックスに brown and redと入力します。

8. [適用]をクリックし、[OK]をクリックします。
9. 図面上で、壁を選択します。

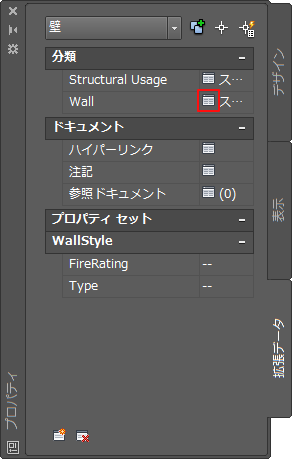

10. [プロパティ]パレットの[拡張データ]タブの[分類]領域で、[Wall]の横のボタンをクリックします。

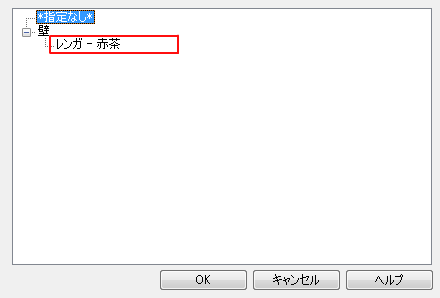

11. [分類を選択]ダイアログ ボックスで、[レンガ - 赤茶]を選択します。

12. [OK]をクリックします。
