スペースの分解のタイプを指定するには

スペースが分解されるサブ図形のタイプと、分解時に分解されたスペースが変換される AutoCAD 図形のタイプを指定するには、次の操作を実行します。

1. 分解されたスペースをダブルクリックします。
2. プロパティ パレットで、[表示]タブをクリックします。
3. [一般]カテゴリの[表示コンポーネント]で、[*なし*]が選択されていることを確認します。
4. [表示コントロール]で、[このオブジェクト]を選択します。
   注: 図面内のすべてのスペースの分解に変更を適用するには、[図面の既定設定]を選択します。このスタイルのすべてのスペースの分解に変更を適用するには、[スペース スタイル:<スタイル名>]を選択します。
5. [表示レベル]で[分解]が選択されていることを確認します。
6. 必要に応じて、[オブジェクト表示プロパティ] [詳細]を展開します。

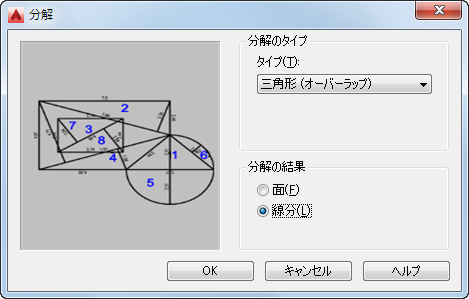

7. (分解)をクリックします。


8. [分解のタイプ]で、[タイプ]のオプションを選択します。

   次の操作を行いたい場合	次のように操作します
   台形分解を表示するには	[台形]を選択します。
   三角形を重複させないで三角形分解を表示するには	[三角形]を選択します。
   三角形を重複させながら三角形分解を表示するには	[三角形(オーバーラップ)]を選択します。

9. [分解の結果]でオプションを選択します。

   次の操作を行いたい場合	次のように操作します
   分解された各スペースを 1 本の線分に変更するには	[線分]を選択します。
   分解された各スペースを閉じたポリラインに変更するには	[面]を選択します。

10. [OK]をクリックします。
