組合せ窓のグリッドに分割を割り当てるには

分割により、グリッドの方向(グリッド セルとマリオンの方向: 水平または垂直)と、分割タイプ(セルの数とサイズ)が定義されます。

分割を定義すると、その分割を主グリッドまたはネストしたグリッドに割り当てることができます。セル割り当てとして[ネストしたグリッド]を選択すると、ネストしたグリッドが作成されます。

1. 次の順にクリックします。 [管理]タブ [スタイルと表示]パネル [スタイル マネージャ] 。
2. [建築オブジェクト][組合せ窓スタイル]を展開します。
   注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。

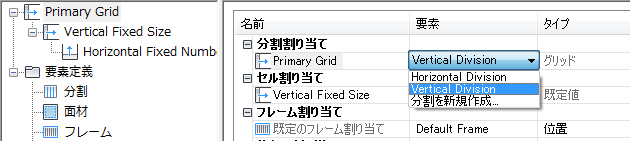

5. 左ペインで、規則を割り当てるグリッドを選択します。

   選択したグリッドの名前が、表の[分割割り当て]行の下に表示されます。

6. そのグリッドの[要素]列をクリックし、一覧から分割定義を選択します。
7. [OK]をクリックします。
