カーテン ウォール ユニット グリッド内のセルの固定数を指定するには

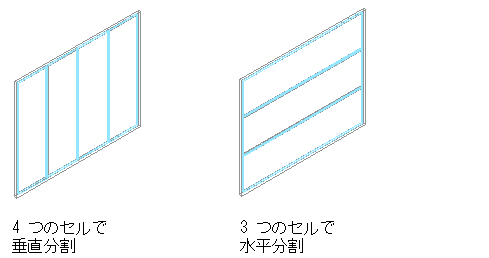

グリッド内のセルの数を定義するには、次の手順を実行します。この場合、セルのサイズは、グリッドの長さまたは高さ(グリッドの分割方法によって異なる)によって決まります。

複雑なカーテン ウォール ユニット グリッドを作成するときは、セル数を固定した標準グリッドから作成し、そのグリッドを後で手動で調整することもできます。つまり、最初にセル数を固定したグリッドを作成してから、手動グリッドに変換します。

セルの固定数を指定

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。
2. [建築オブジェクト]を展開し、[カーテン ウォール ユニット スタイル]を展開します。
3. カーテン ウォール ユニット スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[分割]を選択します。
6. 分割定義を選択するか、新しい分割定義を作成します。
7. [分割タイプ]の[セル数固定]を選択します。
8. セルの数を指定します。
9. グリッドのオフセットを指定するには、[始点オフセット]または[終点オフセット]にオフセット距離を入力します。
   注: セル数が固定されている初期レイアウトを調整するには、[手動分割に変換]ボタンをクリックしてグリッドを編集します。
10. [OK]をクリックします。
