電子的に要素を転送するには

電子的に図面要素を転送するには、次の操作を実行します。

電子的に図面を転送するとは、図面を電子的な形式によるパッケージにするということです。転送できるパッケージの図面には、外部参照やフォントファイルなど、関連するすべての個々の図面が含まれます。

1. クイック アクセス ツールバーの[プロジェクト ナビゲータ] をクリックします。
2. [構成]タブで、転送する要素を見つけます。
3. 要素を選択し、右クリックして[e-トランスミット]をクリックします。

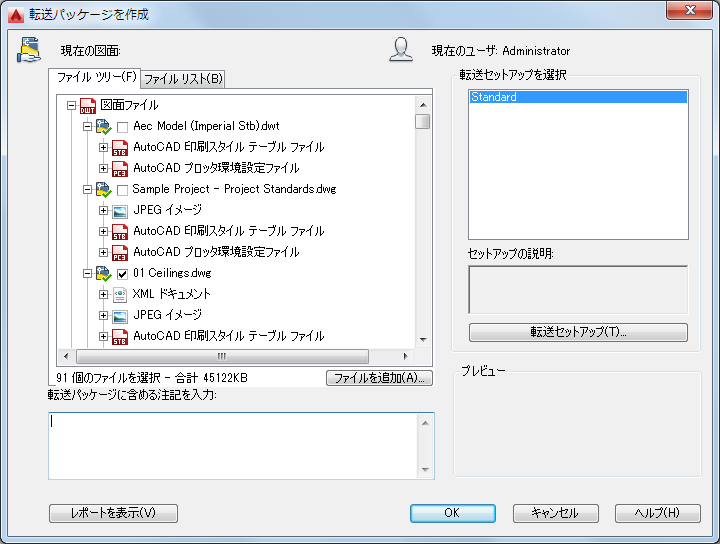

   [転送パッケージを作成]ダイアログ ボックスが表示されます。



4. [ファイル ツリー]タブまたは[ファイル テーブル]タブで、電子パッケージに含めるコンポーネントを選択します。

   [ファイル ツリー]タブには、タイプ別に含まれるファイルが表示されています。[ファイル テーブル]タブには、リスト形式ですべてのファイルが表示されています。リストは、名前、パス、タイプ、バージョン、サイズ、および日付で並べ替えが可能です。

5. [OK]をクリックして電子転送を開始します。
