セル固定を追加するには

セル固定をオブジェクトに追加すると、レイアウト グリッドや体積グリッドのセルにオブジェクトを接続できます。

注: オブジェクトを固定する際に、オブジェクトをアタッチするセルを限定する規則はありません。[節点]表示コンポーネントをオンにすると、レイアウト グリッドまたはレイアウト体積のセル節点が表示されるので、セルの選択が簡単になります。また、オブジェクトをレイアウト グリッドやレイアウト 体積に固定した後にオブジェクトを移動することもできます。

1. [ ホーム]タブ [作図]パネル [ツール]ドロップダウン [コンテンツ ブラウザ]をクリックします 。
2. [ストック ツール カタログ] [パラメトリック レイアウト ツールと固定ツール]にナビゲートします。
3. セル固定ツールを選択し、ワークスペースにドラッグします。
   注: または、コマンド プロンプトに対して CELLANCHOR と入力します。

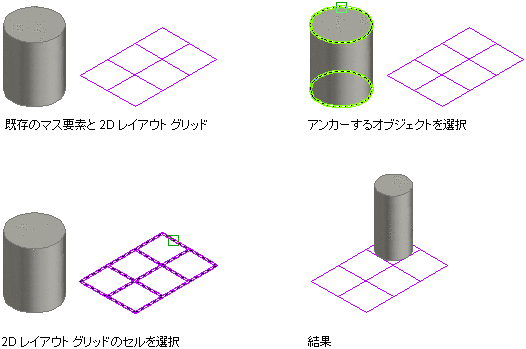

4. a と入力し、固定するオブジェクトを選択します。
5. レイアウト グリッドまたは体積グリッドのセル上の点、またはセル付近の点を指定します。

   オブジェクトは、セル全体に合わせて自動的に尺度調整されます。

6. [Enter]を押します。
