ユーザ指定設定で立面ラベル を作成するには

指定した設定を使用して立面ラベルを追加するには、次の手順を実行します。

1. [注釈]タブ[ツール]パネル[注釈ツール]をクリックします。
2. 立面ラベル ツールを選択します。

   必要に応じて、使用するツールが表示されるまで画面をスクロールします。

3. 作図領域で、立面ラベルの挿入点を指定します。

   プロパティ パレットを移動または非表示にして、作図領域を広く表示することができます。

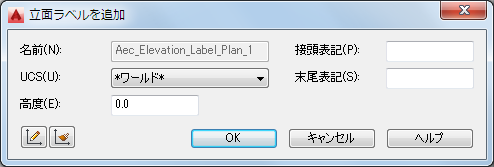

   [立面ラベルを追加]ダイアログ ボックスが表示されます。



4. 立面ラベルの座標系を選択します。

   次の操作を行いたい場合	次のように操作します
   図面から既存の座標系を選択するには	UCS で、一覧から座標系を選択します。
   新しい名前のユーザ座標系(UCS)を作成するには	([UCS を定義])をクリックし、画面上で新しい UCS を定義します。
   既存の立面ラベルの UCS を使用するには	([UCS を一致させる])をクリックし、画面上で立面ラベルを選択します。

5. ラベルの高度値を入力します。

   ここで入力した値は、常に選択した座標系を基準に計算されます。座標系を再定義すると、立面ラベルの Z 値は、座標系の変更に従って再計算されます。

   たとえば、Z の原点が 3 m の「First Floor」という名前の UCS があるとします。立面ラベルを WCS で挿入して、Z の原点に 2 m を設定し、座標系を「First Floor」に変更すると、立面ラベルの Z の値は、-1 m に変更されます。

6. 必要に応じて、立面ラベルの接頭記号と末尾記号を入力します。
7. [OK]をクリックします。
