P&ID 図を設定する

[プロジェクトマネージャ]を使用すると、P&ID 図面を管理できます。

ここが、図面の作成や図面プロパティの修正を行う際の出発点になります。

新規図面の作成

[プロジェクト]タブ[プロジェクトツール]パネル[マネージャ]の順にクリックします。検索
[プロジェクトマネージャ]で、[新規図面]ツールをクリックします。
[新規図面を作成]ダイアログボックスで、次のように指定します。
[名前]: AEGS13

[テンプレート]: 編集ボックスにカーソルを合わせて、 ACAD_Electrical.dwt が指定されていることを確認します。

ACAD_Electrical.dwt が指定されていない場合は、[参照]をクリックします。使用できるテンプレートのリストから、このファイルを選択します。

説明 1: P&ID の例

[OK]をクリックします。

注: コンポーネント、線番、クロスリファレンス、スタイル、および図面形式を設定する場合は、[OK - プロパティ]をクリックして[図面プロパティ]ダイアログボックスに進みます。
コマンドプロンプトで、DSETTINGS と入力します。
[作図補助設定]ダイアログボックス [スナップとグリッド]タブで[スナップ]と[グリッド]をオンにし、いずれもサイズを 0.125 に設定します。
[OK]をクリックします。
[回路図]タブ[その他のツール]パネル[図面プロパティ]の順にクリックします。検索
[図面プロパティ]ダイアログボックス [図面形式]タブの[尺度]領域で、[形状の大きさを倍数で指定]が 1.0 インチに設定されていることを確認します。
[OK]をクリックします。
注: メートル単位系の場合、配線接続点をグリッド上に配置してドラフトを容易にするために、次の設定をお勧めします。グリッドとスナップのサイズ: 2.5mm、形状の大きさを倍数で指定: 20 (尺度係数 = 20)。

配線画層の設定

[回路図]タブ[配線/線番を編集]パネル[配線タイプ作成/編集]の順にクリックします。検索
[配線タイプ作成/編集]ダイアログボックスで、配線タイプの 2 行目をクリックし、以下のように指定します。
[配線色]: 赤

[サイズ]: 25

[画層名]は自動作成されます。作成される配線画層に、名前 RED_25 が割り当てられます。
[色]をクリックします。
[色選択]ダイアログボックスで[Red]を選択し、[OK]をクリックします。
[線種]をクリックします。
[線種を選択]ダイアログボックスで[Continuous]を選択し、[OK]をクリックします。
[線の太さ]をクリックします。
[線の太さ]ダイアログボックスで[0.30]を選択し、[OK]をクリックします。
この例では、[配線タイプ作成/編集]ダイアログボックスを使用してさらに 3 つの配線タイプを作成します。
[配線タイプ作成/編集]ダイアログボックスで、以下のように指定します。
配線タイプ: #3

[配線色]: 赤

[サイズ]: 10

[色]: 赤

[線種]: Hidden2

[線の太さ]: [既定]

配線タイプ #4

[配線色]: 緑

[サイズ]: 10

[色]: 緑

注: P&ID 図の配管には、acade.lin ファイルから各種の線種を含めます。パイプを表す配線タイプは、図面の最初、またはパイプを作成する前に設定することができます。
GREEN_10 配線画層の線種を設定するために、[線種]をクリックします。
[線種を選択]ダイアログボックスで[ロード]をクリックします。
[線種のロードまたは再ロード]ダイアログボックスで[ファイル]をクリックします。

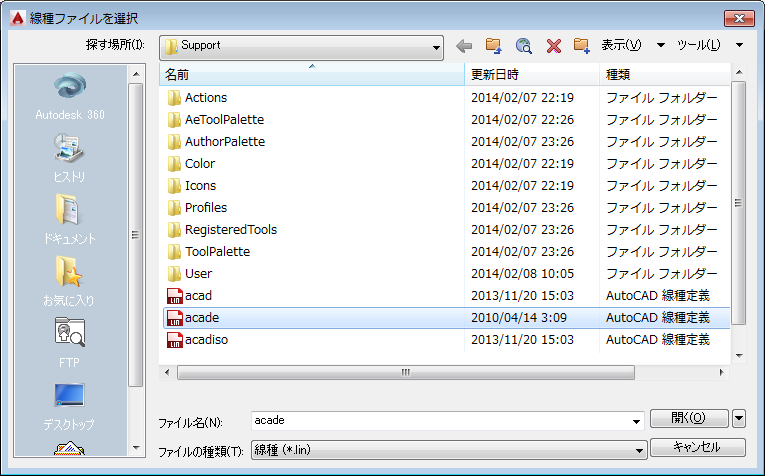

[線種ファイルを選択]ダイアログボックスで acade.lin を選択して[開く]をクリックします。
注: acade.lin ファイルの既定の場所は、¥Users¥{ユーザ名}¥AppData¥Roaming¥Autodesk¥AutoCAD Electrical {バージョン}¥{リリース番号}¥{国コード}¥Support です。

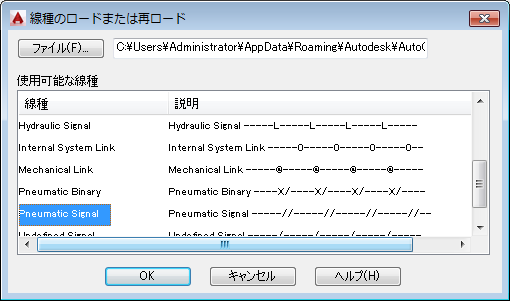

[線種ファイルを選択]ダイアログボックスで[Pneumatic Signal]を選択して[OK]をクリックします。
[線種を選択]ダイアログボックスで[Pneumatic Signal]を選択して[OK]をクリックします。

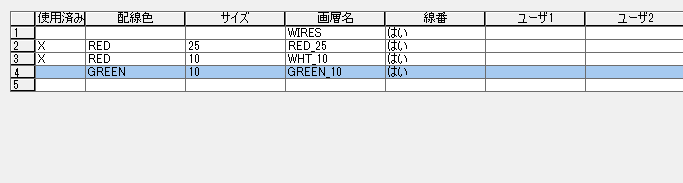

[配線タイプ作成/編集]ダイアログボックスで[OK]をクリックします。
