マルチレベル端子

適切なカタログ値を選択することで、マルチレベル端子を定義します。

マルチレベル端子

1. プロジェクト マネージャの[プロジェクト図面リスト]で、AEGS02.dwg をダブルクリックします。
2. [回路図]タブ[コンポーネントを編集]パネル[コンポーネントを編集]ドロップダウン[編集]の順にクリックします。 検索

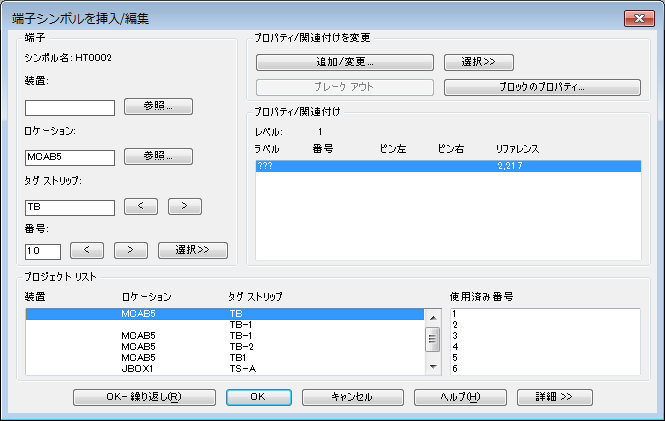

3. 横線 217 にある丸い端子を選択します。[端子シンボルを挿入/編集]ダイアログ ボックスが表示され、端子プロパティや関連付けに情報を追加できます。
4. [端子シンボルを挿入/編集]ダイアログ ボックスの[プロジェクト リスト]領域で、タグ ストリップ TB を選択します。
5. [ロケーション:]に「MCAB5」、[番号:]に「10」を入力します。

6. [詳細 >>]をクリックします。
7. [カタログ データ]領域の[カタログ参照]をクリックします。
8. [カタログ ブラウザ]ダイアログ ボックスで、検索文字列として SIEMENS MULTI-LEVEL 20AMPS と入力します。
9. をクリックします。
10. パーツ 8WA1 011-3JF16 を選択して[OK]をクリックします。

    選択したパーツの製造元とカタログ情報が、[端子シンボルを挿入/編集]ダイアログ ボックスの[カタログ データ]領域に表示されます。

11. [端子シンボルを挿入/編集]ダイアログ ボックスで、[OK]をクリックします。
12. [回路図]タブ[コンポーネントを編集]パネル[コンポーネントを編集]ドロップダウン[編集]の順にクリックします。 検索
13. 横線 217 と 218 の中間にある端子を選択します。[端子シンボルを挿入/編集]ダイアログ ボックスが表示されます。
14. [端子シンボルを挿入/編集]ダイアログ ボックスの[プロジェクト リスト]領域で、タグ ストリップ TB を選択します。
15. [ロケーション:]に「MCAB5」、[番号:]に「11」を入力します。
