コンポーネントを入れ替える

あるコンポーネントを別のコンポーネントと入れ替えるには、[ブロックを入れ替え]ツールを使用します。

配線接続を維持したままスイッチを入れ替える

1. プロジェクト マネージャで AEGS がアクティブなプロジェクトでない場合は、AEGS を右クリックして[アクティブ化]を選択します。
2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。
3. プロジェクト マネージャの[プロジェクト図面リスト]で、AEGS04.dwg をダブルクリックします。

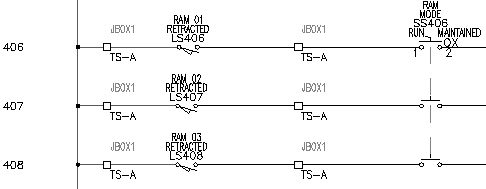

4. ライン リファレンス 406 上のリミット スイッチを拡大ズームします。

5. [回路図]タブ[コンポーネントを編集]パネル[ブロックを切り替え/更新]の順にクリックします。 検索
6. [ブロックを入れ替え / ブロックを更新 / ライブラリを入れ替え]ダイアログ ボックスで、次のように指定します。

   オプション A: [ブロックを入れ替え - 図面全体]

   [アイコン メニューから新しいブロックを選択]

   [元のブロックの尺度を保持]

   [親の入れ替えによってファミリが変更された場合に、自動で再タグ付け]

   属性マッピング: [同じ属性名を使用(既定)]

   [OK]をクリックします。

7. [コンポーネントを挿入: JIC 回路図シンボル]ダイアログ ボックスで[その他のスイッチ]をクリックします。
8. [JIC: その他のスイッチ タイプ]ダイアログ ボックスで、[近接スイッチ NO]をクリックします。
9. プロンプトに対して、次のように操作します。

   入れ替えるコンポーネントを選択します。  リミット スイッチ LS406 を選択します

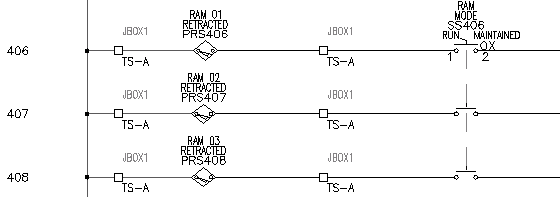

   リミット スイッチ シンボルが非表示になり、近接スイッチ シンボルが挿入されます。既存のテキストの注釈すべてが新規シンボルに転送され、配線が再接続されます。
