カスタム シンボルを作成する

AutoCAD Electrical のシンボルを作成するには、[シンボル ビルダ]を使用します。

このユーティリティでは、AutoCAD Electrical 属性をシンボルのジオメトリに追加するか、文字図形を AutoCAD Electrical 属性に変換することで、スマート回路図シンボルを作成します。AutoCAD 属性定義と編集コマンドを使用しても、同様の操作が可能です。このツールでは、属性をすばやく選択して配置できるので、作業が容易になります。このツールは、存在する属性を追跡し、必須属性が除外されないことを確認するために、ユーザの作業をチェックします。

注: シンボル ビルダを終了している場合は、再起動します。[シンボル/オブジェクトを選択]ダイアログ ボックスで、[オブジェクトを選択]をクリックし、それまでに追加したすべての形状と属性を選択します。作業を終了した時点から開始できます。

親回路図シンボルを作成する

  1. プロジェクト マネージャで AEGS がアクティブなプロジェクトでない場合は、AEGS を右クリックして[アクティブ化]を選択します。
  2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。
  3. AEGS03.dwg を開きます。

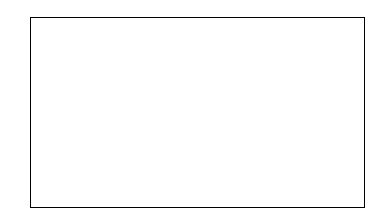

  4. 図面の任意の場所に長方形を作図します。
    ヒント: 図面の左側の空白に作図すると簡単です。
  5. [回路図]タブ[その他のツール]パネル[シンボル ビルダ]ドロップ ダウン[シンボル ビルダ]の順にクリックします。 検索
  6. [シンボル/オブジェクトを選択]ダイアログ ボックスの[属性テンプレート]領域で、ライブラリ パス C:¥Users¥Public¥Documents¥Autodesk¥Acade {バージョン}¥Libs¥jic125 を参照します。
  7. [属性テンプレート]セクションの[シンボル]で[水平の親]、[タイプ]で[汎用]を選択します。
  8. [図面から選択]領域で、[オブジェクトを選択]をクリックし、長方形を選択して[Enter]を押します。
  9. [OK]を選択します。
