ハーネス セグメントを追加する

読み込みの準備をとして 2 つのハーネス セグメントを追加します。

1. ブラウザで Harness1 をダブルクリックして、ハーネスを編集します。ハーネス パーツではなく、ハーネス アセンブリを注意して編集します。
2. [ケーブル＆ハーネス][作成][セグメント作成]の順に選択します。

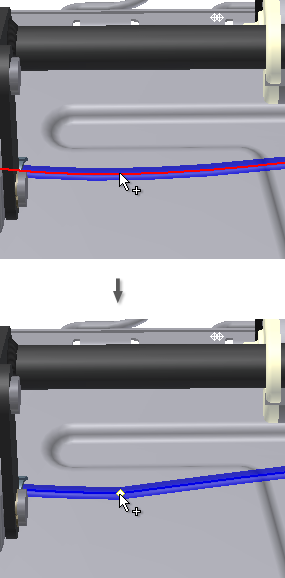

3. シートの前面近くにある既存のセグメントを選択して、1 番目の点を配置します。厳密な位置を選択する必要はありません。

4. 既存の作業点を選択して、次のセグメント点を設定します。2 点の作業点は非常に近接しています。はっきり表示するには、ズームが必要なことがあります。

5. 別の作業点を選択して、最後の点を設定します。

6. 右クリックして[続行]を選択します。1 番目のセグメントが作成されます。
