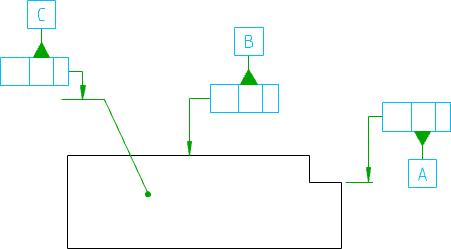

幾何公差にデータム ID 記号をアタッチするには

幾何公差記号にアタッチするデータム ID 記号を作成する方法について説明します。

1. [注釈]タブ[記号]パネル[データム ID]をクリックします。 検索
2. 作図領域で、アタッチする幾何公差記号を選択します。
3. 幾何公差で、引出線の始点を指定します。
4. [データム ID]ダイアログ ボックスで、識別文字を入力します。
5. [OK]をクリックします。
