概要 - 長方形作成ツール

AutoCAD Mechanical では、AMRECTANG[長方形]コマンドを使用して、長方形の閉じたポリラインを作成することができます。

RECTANG[長方形]コマンドは、2 つの対角コーナーを指定して長方形を作成します。しかし、長方形の挿入位置によっては、1 組の対角を指定することが便利でない場合もあります。AMRECTANG コマンドでは、1 組の対角を指定するかわりに点を指定して長方形を定義することもできます。

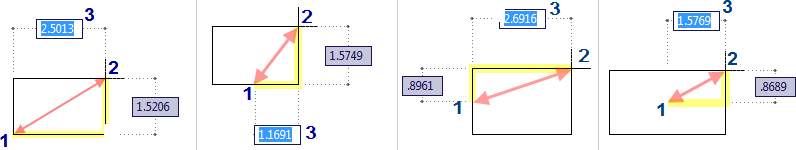

コマンドを呼び出した直後に[Space]キーを押すと、始点が変更されます。カーソルが変化し、現在の始点を示します。

カーソル	意味
	1 つのコーナーを始点として長方形を作成します。
	底辺の中点を始点として長方形を作成します。
	高さの中点を始点として長方形を作成します。
	長方形の中心を始点として長方形を作成します。

始点を指定したら、コーナーの形状を変更できます(フィレットまたは面取り)。長方形の中心線を描画するかどうかを指定することもできます。

その後、長方形を定義するための 2 番目の点を指定します。作図領域内をクリックして 2 番目の点を指定することができます。寸法入力が可能な場合は、ツールチップに寸法値を入力して 2 番目の点を指定することも出来ます。



また、面積と長さまたは幅を使用して長方形を定義することも出来ます。[面取り]オプションまたは[フィレット]オプションが有効な場合、面積計算ではコーナーの面取りやフィレットの効果が考慮されます。

AutoCAD Mechanical には始点と終点を定義するためのオプションが他にもあります。これらのオプションを使用するには、コマンド ライン オプションを使用して[長方形]ダイアログ ボックスを表示します。
