[Curve]

[Curve]

2 つのポイントの間に曲線を挿入します。

プロパティ

[Properties]パネルで、次のパラメータを指定します。

[Link]
[Link Number]	リンク番号を指定します。自動生成される[Link Number]の値を変更することができます。
[Link Codes]	リンクに割り当てるコードを指定します。
[Geometry Type]
[Creation Type]	作成する曲線のタイプを指定します。 [Arc: General] [Arc: 3 Points] [Parabola: General]
[Arc Tessellation]	曲線を表現するために使用する線分セグメントの数を指定します。 注: この値は、2 から 100 の間である必要があります。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Geometry Properties]
[Start Point]	曲線の始点を指定します。
[Center Point (Arc: General)]	一般的な円弧の中心点を指定します。
[Arc Point (Arc: 3 Points)]	3 点を指定する円弧の通過点を指定します。
[End Point]	曲線の終点を指定します。
[Mid-Ordinate (Parabola: General)]	放物線の最も低いポイントとその頂点との間の距離を指定します。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Miscellaneous]
[Comment]	曲線の注記を指定します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Curve Example.pkt

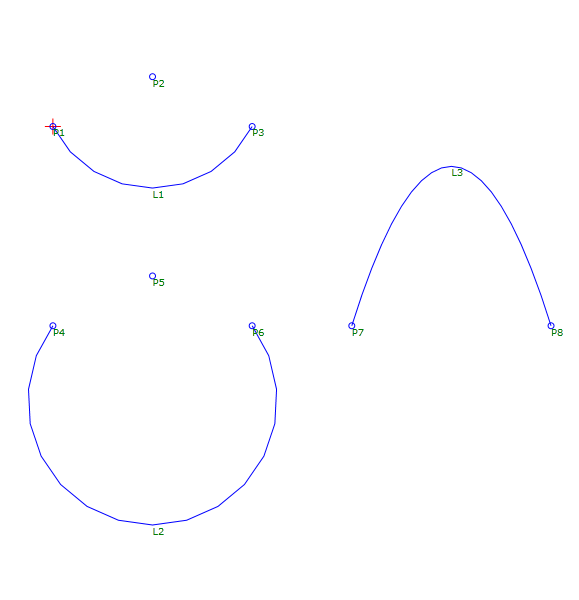

このサンプル PKT には 3 つの 曲線が含まれています。[Flowchart]では、曲線はそれぞれ別々の [sequence]で作成されています。曲線タイプはそれぞれ、始点、終点、パラメータによって定義されています。曲線のパラメータを確認するには、[Flowchart]で 曲線を選択してから、[プロパティ]パネルの[Geometry Properties]セクションをチェックします。
