Offset Geometry

[Offset Geometry]

開いた、あるいは閉じたシェイプに正または負のオフセットを追加します。

注: オフセットは、直線セグメントから構成されたポリラインおよびポリゴンをサポートしていますが、曲線ジオメトリはサポートしていません。

プロパティ

[Properties]パネルで、次のパラメータを指定します。

[Offset]
[Offset Number]	オフセット番号を指定します。自動生成されるオフセット番号の値を変更することができます。
[Offset Codes]	オフセットに割り当てるコードを指定します。
[Offset Distance]	正または負のオフセット距離を指定します。
[Source Geometry]
[Links To Offset]	オフセットへのリンクを指定します。
[Miscellaneous]
[Comment]	オフセットに関する注記を示します。コメントは、[Preview]パネルに表示できます。

オフセットの例を見るには、次のサンプル PKT ファイルを開きます。

Offset_Example.pkt

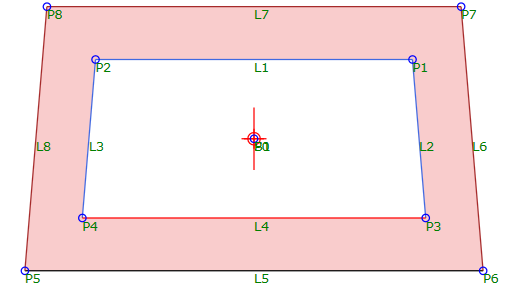

この例では、リンク L1 - L4 をオフセットすることによって作成されたオフセットが表示されます。また、シェイプは、サブアセンブリの内側のリンク(L1 - L4)とサブアセンブリの外側のリンク(L5 - L8)の間に定義されています。

Offset シーケンスの[Offset Distance]の値を変更することによって、オフセットを変更することができます。

次の図に、このサブアセンブリを使用して AutoCAD Civil 3D で作成したコリドーの一部を示します。
