[Set Variable Value]

[Set Variable Value]

既に定義済みの変数に値を割り当てます。

プロパティ

[Properties]パネルで、次のパラメータを指定します。

[General]
名前	フローチャートで既に定義されている変数を指定します。
[Variable Value]	変数に使用する値を指定します。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Miscellaneous]
[Comment]	変数の注記を指定します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Set Variable Value Example.pkt

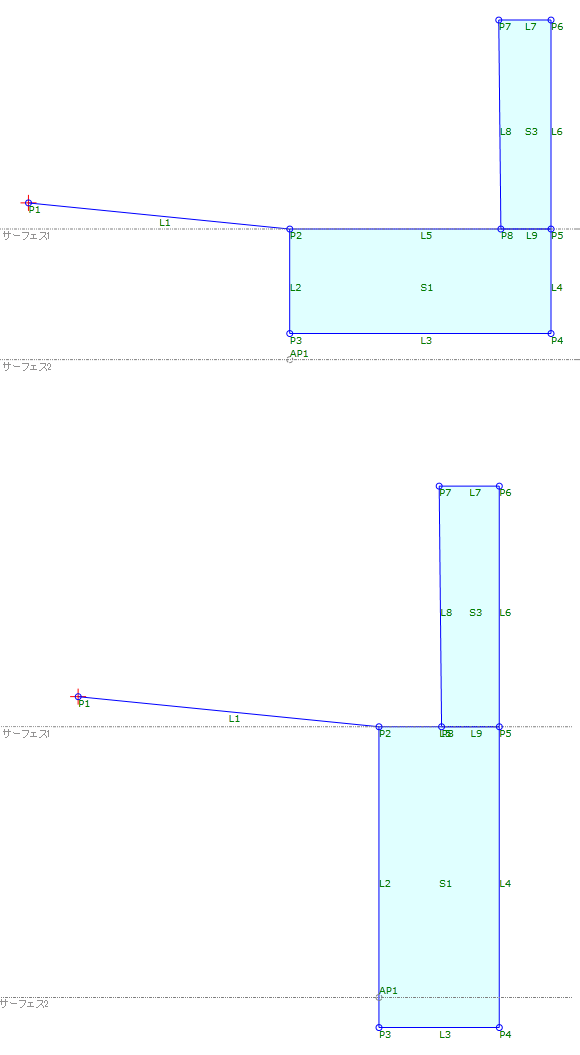

この例では、変数は擁壁フッタの高さと幅を定義するために使用されています。フッタの高さと幅は、2 つのターゲット サーフェス間の距離によって変化します。

• [Height]と [Width]の変数が定義されています。
• [Decision]では、P2 からサーフェス2 までの距離を決定する式が使用されています。
• 距離が 3 より大きいか小さいかによって、 [Height]と [Width]の[Variable Value]は 2 つの方法のいずれかに設定されます。
• [Footer]シーケンスのポイントは、フッタ ジオメトリの作成に適した [Height]と [Width]の値を適用します。

注: この例の場合、条件をテストするには、サーフェス2 の[Preview Value]を変更します。
