実習 4: 外側の境界をサーフェスに追加する

この実習では、ポリラインから外側のサーフェス境界を作成します。

この実習は、「実習 3: ブレークラインをサーフェスに追加する」から継続しています。

ポリラインから線形を作成する

注:

この実習では、前の実習で変更を加えた Surface-1B.dwg を使用します。

1. [ホーム]タブ [画層]パネル [画層]ドロップダウンをクリックします。レイヤ _EG-BNDY の隣のをクリックします。図面内をクリックして、[画層管理]リストを終了します。

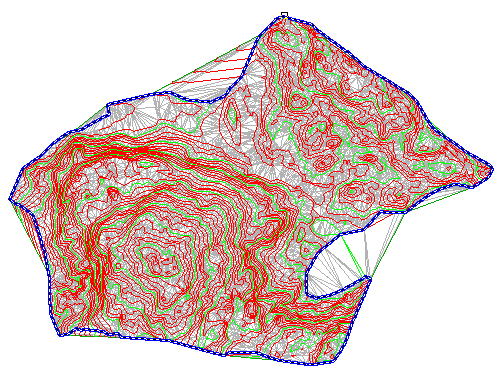

   サイト範囲を表す青いポリラインが表示されます。このポリラインは、元のサーフェス等高線からインポートされたものです。

2. [ツールスペース]の[プロスペクター]タブで、[サーフェス][EG][定義]コレクションを追加します。[境界]を右クリックします。[追加]をクリックします。
3. [境界の挿入]ダイアログ ボックスで、次のパラメータを指定します。
   • [名前]: EG - Outer
   • [タイプ]: 外縁
   • [地形作成ブレークライン]: オフ
   • [中央縦距]: 1.000
4. [OK]をクリックします。
5. 青いポリラインを選択します。

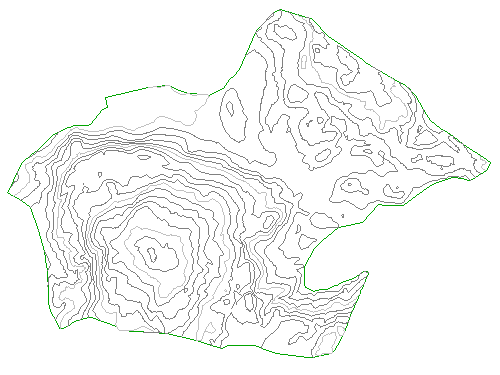

   この境界がサーフェスの定義に追加され、図面のサーフェス表示が新規の外側境界で定義された領域にクリップされます。

ソース ポリラインを隠し、サーフェス スタイルを変更する

1. [ホーム]タブ [画層]パネル [画層]ドロップダウンをクリックします。レイヤ _EG-BNDY の隣のをクリックします。
2. サーフェスを選択します。右クリックします。[サーフェス プロパティ]をクリックします。
3. [サーフェス プロパティ]ダイアログ ボックスの[情報]タブで、[サーフェス スタイル]に [Contours 5' and 25' (Background)] を選択します。[OK]をクリックします。

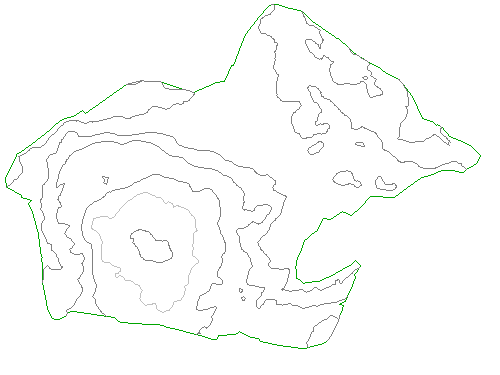

   選択したサーフェス スタイルで、等高線が弱い色および幅広い間隔で表示されます。この表示では、主なサーフェス フィーチャが表示されたままの状態で、サイト設計のその他の局面に注目して作業できます。



次のチュートリアルを続けるには、「大きなサーフェスを使用する」へ進みます。
