実習 2: ポイント データをサーフェスに追加する

この実習では、テキスト ファイルから現在の図面にポイント データを読み込みます。

この実習は、「実習 1: 新しい TIN サーフェスを作成する」から継続しています。

ポイント データを現在の図面に読み込む

1. チュートリアル図面フォルダにある Surface-1A.dwg を開きます。

   この図面には、EG という名前の空のサーフェス定義が含まれています。

2. [修正]タブ [地盤データ]パネル [サーフェス] 検索の順にクリックします。
3. [サーフェス]タブ [修正]パネル [データを追加] [ポイント ファイル] 検索の順にクリックします。
4. [選択したファイル]領域で、 をクリックします。
5. [ソース ファイルを選択]ダイアログ ボックスで、チュートリアル フォルダを参照します。Surface-1A-PENZD (space delimited).txt を選択します。[開く]をクリックします。
6. [ポイント ファイルの追加]ダイアログ ボックスの[ポイント ファイル形式を指定]領域で、[PENZD (スペース区切り)]を選択します。
7. [ポイント ファイルを追加]ダイアログ ボックスで、[OK]をクリックします。
8. コマンド ラインに ZE と入力します。

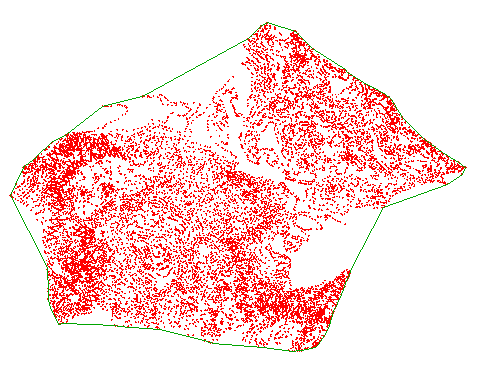

   読み込んだポイント データを含むサーフェスが図面に表示されます。



このチュートリアルを続けるには、「実習 3: ブレークラインをサーフェスに追加する」に進んでください。
