アセンブリ コンポーネントをアセットに変換する

[アセットに変換]機能を使用すると、読み込んだ CAD モデルをファクトリ アセットに変換できます。たとえば、サプライヤからコンポーネントのデータを受け取り、衝突検出を評価したり繰り返し実施する場合、この機能を使用すると、データをファクトリ アセットにすばやく変換して、レイアウトの設計に配置することができます。

変換プロセスを次に示します。

• 選択したモデルごとにアセットを作成する
• アセットをアセット ライブラリにパブリッシュする
• 指定した場合、選択したモデルを新たに作成したアセットに置換する

アセンブリ コンポーネントをアセットに変換するには、次の手順を実行します。

1. 新しいレイアウトを開始します。
2. リボンの[ファクトリ]の[モデルの挿入]をクリックして、データを読み込みます。
3. 読み込むファイルを選択して、[開く]をクリックします。

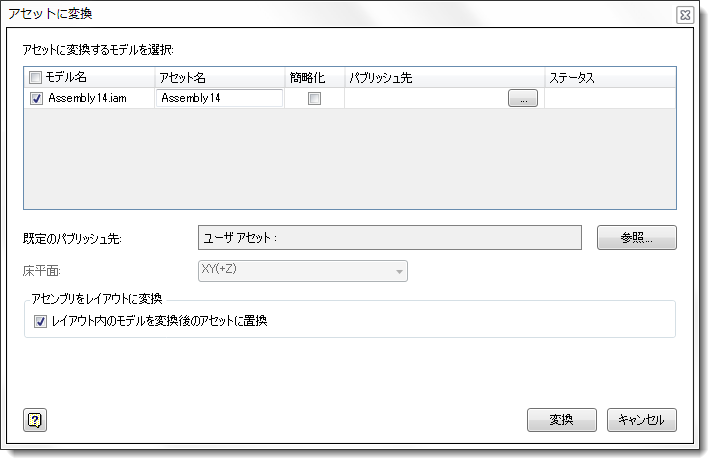

4. リボンの[ファクトリ]の[アセットに変換]をクリックして、モデル内に含まれており、アセットへの変換が可能なパーツまたはサブアセンブリの一覧を表示します。アセットを右クリックし、[ファクトリ] > [アセットに変換]の順に選択しても、一覧にアクセスできます。








5. [モデル名]見出しで、変換対象の項目を選択するか、見出しの横にあるチェック ボックスをオンにして、すべての項目を選択します。
6. 必要に応じて、アセット名を変更します。既定では、読み込んだモデル名がアセット名として自動的に付けられます。
7. アセンブリを単一のパーツとしてパブリッシュするには、[簡略化]を選択します。このオプションを選択すると、変換プロセスを実行する際、およびアセットをレイアウトに配置する際に、作成されるファイル数が少なくなるため、パフォーマンスが向上し、ファイルの管理が容易になります。
8. 選択したアセットを同じ場所にパブリッシュするには、[既定のパブリッシュ先]を指定します。特定のアセットを別の場所にパブリッシュするには、モデル選択の一覧で、アセットの[パブリッシュ先]フィールドに場所を入力します。
9. Inventor アセンブリ ファイルを変換する場合は、新しいアセットの方向がファクトリの床で適切に設定されるように、[床平面]を選択します。アセンブリの方向が既に XY(+Z)平面に設定されている場合は、変換後のアセットについて、XY(+Z)平面が既定の方向になるため、このオプションを選択する必要はありません。ファイルがファクトリ レイアウトに既になっている場合、このドロップダウンはアクティブになりません。
10. 現在のレイアウト内にあるモデルを新たに作成したアセットに自動的に置換する場合は、[レイアウト内のモデルを変換後のアセットに置換]を選択します。このオプションを選択しない場合、アセットが作成され、ユーザ アセット ライブラリに追加されますが、モデルはレイアウト内に残ります。
11. [変換]をクリックし、アセットを作成します。
