作業環境を確認する

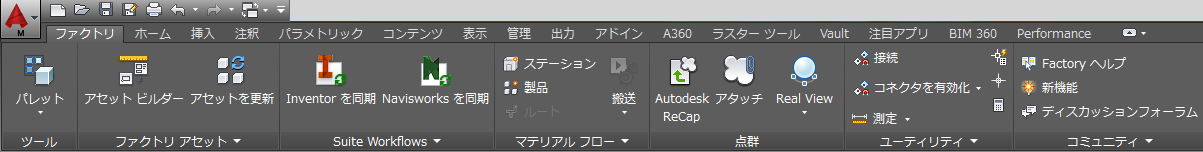

Factory Design Utilities のユーザ インタフェースは、[ファクトリ]タブにあり、[ツール]、[ファクトリ アセット]、[Suite Workflows]、[マテリアル フロー]、[点群]、[ユーティリティ]、[コミュニティ]の各パネルで構成されます。[ファクトリ]タブと標準の AutoCAD パネルにより、ファクトリの既定の作業環境が作成されます。

AutoCAD Factory ユーザ インタフェースの多くのツールについて次に説明します。

AutoCAD Factory Design Utilities

AutoCAD Factory Design Utilities に関連する[アセット ブラウザ]、[ブロック ブラウザ]、[マテリアル フロー]、[ファクトリのプロパティ]の 4 つのパレットがあります。パレットはそれぞれブラウザ領域を共有し、標準的なのサイズ変更手段によって調整できます。ブラウザはそれぞれ、アプリケーションのフレームから引き離して別の位置にドッキングさせたり、浮動させておくことができます。

[ファクトリ アセット]パネル

[ファクトリ アセット]のツールを使用すると、アセットを容易に作成、編集、更新することができます。

  • [アセット ビルダー]: 2D ブロックから AutoCAD Factory アセットを作成して、3D オブジェクトを関連付け、方向を定義することができます。アセットは、ローカル アセットとしてパブリッシュしたり、クラウドにパブリッシュすることができます。AutoCAD のレイアウトを Inventor Factory または Navisworks Factory に同期すると、オブジェクトの 3D リプレゼンテーションが表示されます。
  • [アセットを更新]: 現在のアセット データに基づいて、未更新のアセットを更新します。
  • [バッチ分解]: ネストしたブロックを分解して、ブロック内に含まれているアセットを編集できるようにします。
  • [バッチ パブリッシュ]: DWG ファイルに含まれているブロックからアセットを作成します。
  • [プロパティを書き出し]: アクティブなレイアウトに配置されているアセットのプロパティ情報を書き出します。プロパティは、.xls ファイル形式で書き出されるため、他のシステムでも使用することができます。
  • [Factory Asset Warehouse]: クラウドベース アセットをアップロード、パブリッシュ、共有、および管理できる Web ベースのアプリケーションにアクセスします。

[Suite Workflows]パネル

このパネルのツールを使用すると、AutoCAD の 2D 図面と Inventor Factory および Navisworks Factory の 3D レイアウトとの間に双方向の関連リンクを作成することができます。レイアウトの同期と呼ばれるリンクは、Inventor または Navisworks と AutoCAD Architecture または AutoCAD Mechanical との間に設定できます。

このパネルには、[プロセス モデルを作成]コマンドもあります。このコマンドを使用すると、Web ベースのプロセス モデリング ツールの Autodesk Process Analysis 360 が開きます。このツールを使用すると、計画した組み立てライン、ファクトリ、産業用機械の機能モデルを迅速に構築できます。また、運用をシミュレートし、潜在的なボトルネックを特定したり、パフォーマンスを最適化することができます。

[マテリアル フロー]パネル

[マテリアル フロー]のツールを使用すると、施設内で製造される製品、プロセスが発生するステーション、ステーション間におけるルートを定義できます。レイアウトを作成したら、搬送コスト、設備稼働率、電力消費量を解析できます。複数の結果のレポートを作成できるため、それぞれのシナリオを比較し、ドキュメント化することができます。レイアウトが要件を満たしたら、レイアウトを Inventor Factory に送信することができます。Inventor Factory では、レイアウトが 2D オーバーレイとなり、3D アセットが取り込まれます。

  • 読み込み: ファクトリ レイアウトについての変数関連の情報を生成するスプレッドシート データを取り込むことができます。
  • 書き出し: レイアウトの変数の情報をスプレッドシート形式で保存したり共有することができます。

[点群]パネル

このパネルの各ツールを使用すると、点群データを図面に取り込むことができます。

  • [Autodesk ReCap]: ReCap を起動して、スキャンのインデックスを作成し、点群プロジェクト ファイルを作成および編集します。
  • [アタッチ]: 点群スキャン ファイルおよびプロジェクト ファイルを図面にアタッチします。
  • [Real View]: 点群のラベルおよびインジケータの表示をコントロールします。

[ユーティリティ]パネル

[ユーティリティ]パネルでは、MEASUREGEOM[ジオメトリ計測]、ID[位置表示]、QUICKCALC[クイック計算]など、慣れ親しんだ一連の AutoCAD のコマンドを利用できます。また、AutoCAD Factory 固有の[接続]コマンドも利用できます。このコマンドは、アセットの未使用のコネクタを選択して、ファクトリ アセットを接続します。

[コミュニティ]パネル

[コミュニティ]パネルでは、Autodesk Knowledge Network (AKN)、ディスカッション フォーラム、ビジネス関連のソーシャル メディア サイトに簡単にアクセスできます。参考になるビデオを見たり、情報を共有したり、ファクトリに関する不慣れな問題について助言を得ることができます。
  • [Factory ヘルプ]: 製品に付属している AutoCAD Factory ヘルプのドキュメントを開きます。
  • [新機能]: ご使用の Autodesk Factory Design Utilities のバージョンの新機能に関する情報が表示されます。
  • [ディスカッションフォーラム]: ファクトリ関連のディスカッション トピックについてオンラインでディスカッションすることができます。
  • [YouTube]: Autodesk Factory Design Suite の YouTube チャンネルの概要ビデオや手順に関するビデオにアクセスできます。
  • [アイデアを共有]: IdeaStation にアクセスして、Factory Design Suite を改善する方法についてファクトリ開発チームとアイデアを共有することができます。
