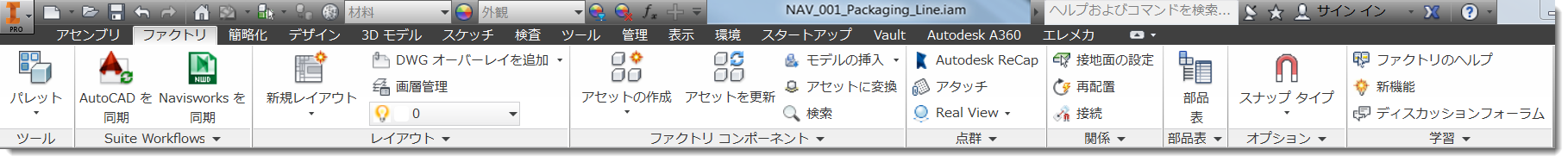

Factory Design Utilities のユーザ インタフェースは、[ファクトリ]タブにあり、[ツール]、[Suite Workflows]、[レイアウト]、[ファクトリ コンポーネント]、[点群]、[関係]、[部品表]、[オプション]、[学習]の各パネルで構成されます。[ファクトリ]タブと標準の Inventor パネルにより、ファクトリの既定の作業環境が作成されます。
[ツール]
Inventor Factory Design Utilities に関連する[アセット ブラウザ]、[ファクトリのプロパティ]、[ファクトリ アセットプレビュー]の 3 つのパレットがあります。パレットはそれぞれブラウザ領域を共有し、標準的なのサイズ変更手段によって調整できます。パレット、アプリケーションのフレームから引き離して別の位置にドッキングしたり、浮動にしておくことができます。
- [アセット ブラウザ]: アセットをレイアウトにドラッグできるアセット ライブラリにアクセスします。
- [ファクトリのプロパティ]: 選択したファクトリ オブジェクトのプロパティを表示します。ブラウザの[カスタム プロパティを編集]オプションを使用すると、プロパティを変更することができます。
- [ファクトリ アセット プレビュー]: ファクトリ アセットのプレビューを表示します。
[Suite Workflows]
このパネルのツールを使用すると、AutoCAD の 2D 図面と Inventor Factory および Navisworks Factory の 3D レイアウトとの間に双方向の関連リンクを作成することができます。レイアウトの同期と呼ばれるリンクは、Inventor または Navisworks と AutoCAD Architecture または AutoCAD Mechanical との間に設定できます。このパネルでは、[プロセス モデルを作成]ワークフローにアクセスすることもできます。このワークフローでは、Inventor のデータを Process Analysis 360 と同期して、製造プロセスを解析したり最適化することができます。[Navisworks を同期]を使用すると、アクティブな Inventor ファイルが Navisworks で開き、より詳細な視覚化や干渉チェックを行うことができます。
[レイアウト]
このパネルのツールを使用すると、画層、DWG オーバーレイ、コンポーネントなど、レイアウトを容易に管理することができます。
- [新規レイアウト]: ファクトリ レイアウトを作成します。
- [DWG オーバーレイを追加]: AutoCAD DWG ファイルのグラフィックスをファクトリの床の上に表示します。
- [画層管理]: 画層を追加、削除、および管理します。
- [サブレイアウトを作成]: 現在のレイアウトのサブレイアウトを作成します。
- [ソリッド フロアを作成]: レイアウトにソリッド フロア オブジェクトを追加します。
- [DWG をパブリッシュ/更新]: 現在のビューの DWG ファイルを作成または更新します。
[ファクトリ コンポーネント]
このパネルのツールを使用すると、ファクトリ アセットを作成、更新、および検索できます。[モデルの挿入]オプションを使用すると、モデルをインポートして、ファクトリ レイアウト内の任意の位置に配置することができます。また、コンポーネントをアセットに変換したり、アセット プロパティをファイルにエクスポートしたり、このパネルから Factory Asset Warehouse にアクセスすることもできます。
[点群]
このパネルのツールを使用すると、点群データを表示したり管理することができます。
- [Autodesk ReCap]: ReCap を起動して、スキャンのインデックスを作成し、点群プロジェクト ファイルを作成および編集します。
- [アタッチ]: 点群スキャン ファイルおよびプロジェクト ファイルを図面にアタッチします。
- [Real View]: 点群のラベルおよびインジケータの表示をコントロールします。
[関係]
このパネルの各ツールは、コンポーネントを使用して、接地面、コネクタ、拘束、位置合わせなどのコントロールを設定する場合に使用します。
[部品表]
部品表を作成し、アセットを管理します。
[オプション]
スナップ タイプ、床およびグリッドの設定をコントロールし、[ファクトリ オプション]の設定にアクセスします。
[学習]
オンライン ヘルプや、その他の Factory Design Suite の学習リソースにアクセスします。
