道路の始点と終点の位置は、設計道路の描画順序で定義します。1 回目のクリックで道路の始点を定義し、ダブル クリックで終点を定義します。
をクリックします。
- 追加する道路のタイプをクリックします:
高速道路
幹線
コレクタ
ローカル
- [描画スタイルを選択]パレットから道路スタイルを選択します。
- 道路の開始点をクリックします。
既存の道路を延長するには、元の道路の端を延長の始点としてクリックします。延長すると既存の道路にスナップします。

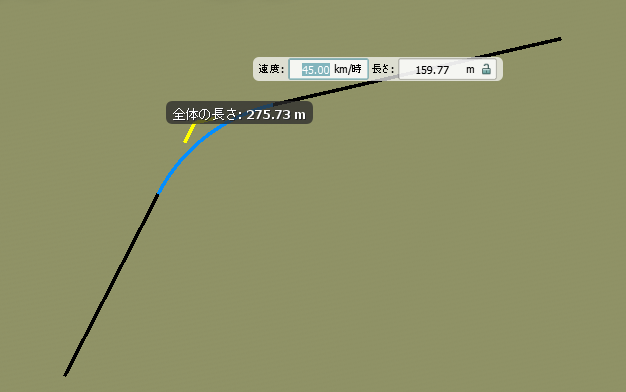

道路を描画すると、道路の設計速度を設定できます。
- クリックして曲線を追加します。
曲線は自動的に交点に作成されます。設計道路の場合は、既定値の曲線のジオメトリは、道路の設計速度によって決定されます。曲線を編集するには、「水平方向の道路ジオメトリの編集の概要」を参照してください。
- 道路を終了するには、終点をダブルクリックするか終点を右クリックして、[描画を終了]をクリックします。
