勾配変移点(PVI)を移動するには

設計道路上の勾配変移点(PVI)を次のいずれかの方法で移動できます。

• 測点と標高によって拘束
• 始点側勾配または終点側勾配によって拘束
• 測点または標高を数値で入力することによって指定
• 拘束しない

ヒント: 同時に複数の PVI を移動するには、[Shift]または[Ctrl]を押しながら、[縦断ビュー]パネルで PVI をクリックして選択します。

測点と標高によって拘束

1. [編集]をクリックします。
2. 設計道路を選択します。
3. モデルを回転、ピッチさせ、垂直マニピュレータが表示されるようにします。

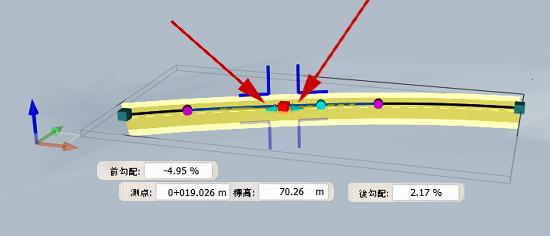

4. 移動する PVI をクリックします。

   移動が拘束されている方向を示す青のガイドが表示されます。


5. 青のガイドに沿って次のように PVI をドラッグします。
   • 測点を変更するには、水平にドラッグします。
   • 標高を変更するには、垂直方向にドラッグします。

始点側勾配または終点側勾配によって拘束

1. [編集]をクリックします。
2. 設計道路を選択します。
3. モデルを回転、ピッチさせ、垂直マニピュレータが表示されるようにします。

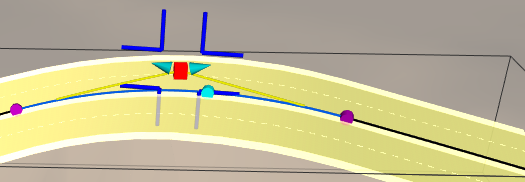

4. 維持する勾配のマニピュレータをクリックします。

5. 接線に沿ってマニピュレータをドラッグします。

   曲線の接線に沿って移動します。その半径は維持されます。それにしたがって隣接した勾配が更新されます。

測点または標高を数値で入力することによって指定

1. [編集]をクリックします。
2. 設計道路を選択します。
3. 垂直方向のマニピュレータが表示されるように、モデルの回転とピッチを調整します。

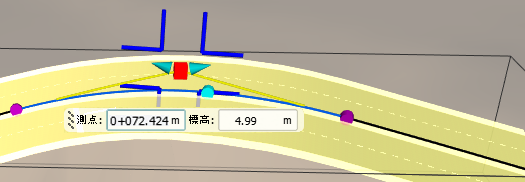

4. 移動する PVI をクリックします。
5. ミニ ツールバーに測点と標高の指定の値を入力します。


非拘束移動

1. [編集]をクリックします。
2. 設計道路を選択します。

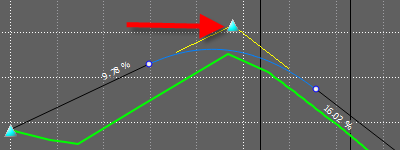

3. [縦断ビュー]で、移動する PVI をクリックして目的の位置までドラッグします。複数の PVI を選択して移動するには、[Ctrl]または[Shift]を押しながらクリックします。
