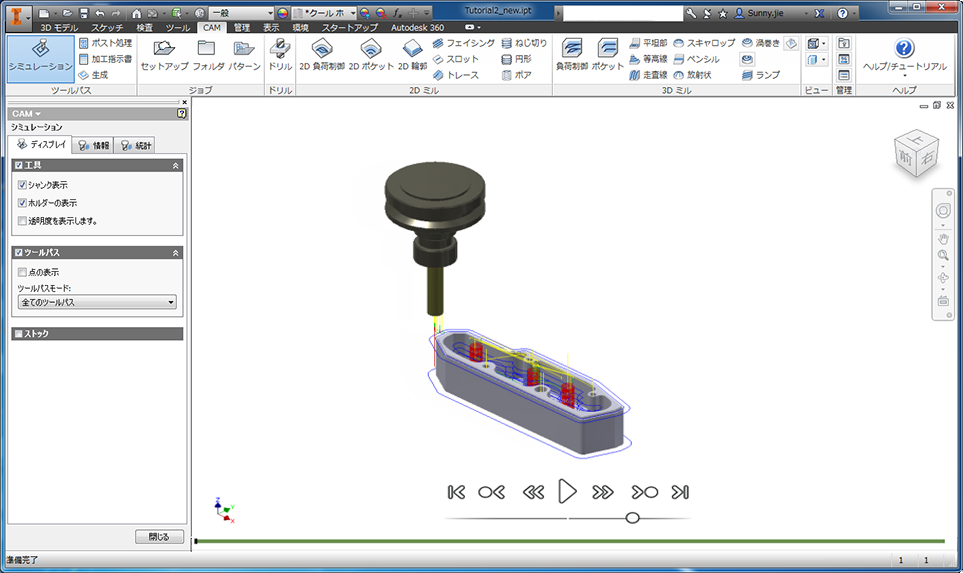

シミュレーション
ツールパスを生成した後に、統合されたシミュレーション ツールを使用して、結果を確認することができます。再生機能を使用して、工具の動きがシミュレーションされます。多くのコントロールに、シミュレーションの速度と方向、工具の表示設定、軸と工具ホルダー、そして早送り、進入、切削動作の色付けの機能があります。
[シミュレーション]の[情報]タブおよび[統計]タブの機能を使用すると、距離を計測したり、工具、送りと速度、予測加工時間などに関するすべての重要情報を動的に表示することができます。完全な 3 + 2 加工がサポートされ、複数のツールパスを 1 回の操作で確認することができます。

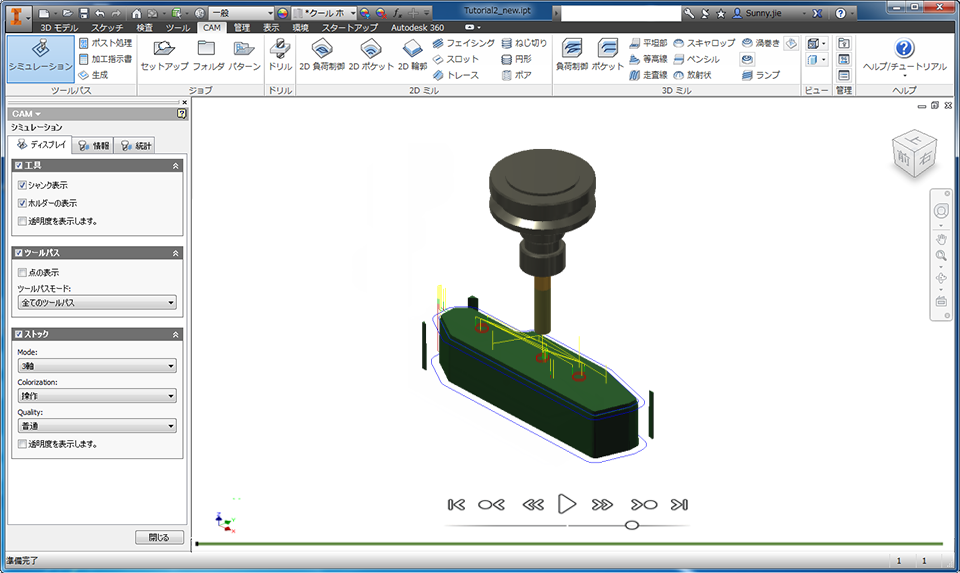

ストック シミュレーション
統合されたストック シミュレーションでは、材料のソリッド ブロックから削除される実際のストックを確認し、軸とクランプまたは固定具との衝突を自動的に確認することができます。サーフェスの各部分をカットする工具に従ってサーフェスを色分けすることで、最終的なソリッド モデルを確認することができます。
ポスト処理
CAM システムには、生成されたツールパスを CNC 工作機コントロールが理解できる形式に変換するポスト プロセッサが不可欠です。Inventor HSM では、この重要なタスクを実行するのに、JavaScript プログラミング言語に基づく、柔軟性に優れた高速なポスト プロセッサを使用します。Inventor HSM には、一般的なポスト プロセッサの設定が多数用意されています。各ポスト プロセッサは個別の要件に合わせてカスタマイズできます。
一般的なポスト プロセッサには、Fanuc、Heidenhain、HAAS、Hurco、Mazak、MillPlus、Okuma、Siemens、Yasnak などがあります。

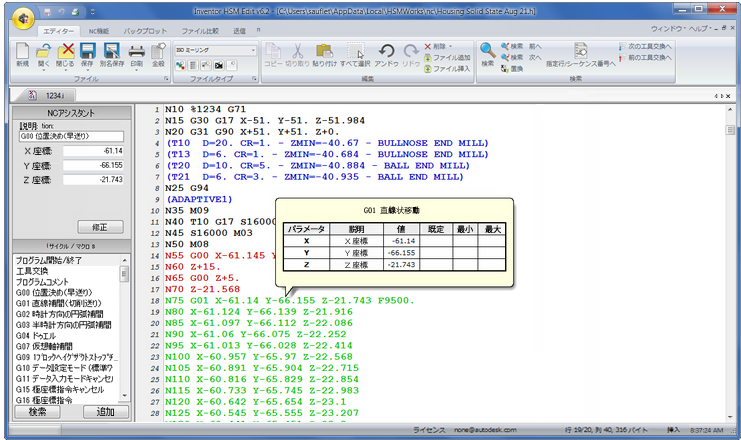

Inventor HSM Edit
Inventor HSM には、NC プログラム ファイルを検査し手動で編集するための Inventor HSM Edit が組み込まれています。Inventor HSM Edit は、行番号付けと再番号付け、XYZ 範囲検索、ファイル比較など、多くの CNC コード固有の機能を提供します。また、さまざまな CNC コントロールと信頼性の高い RS-232 通信を行うための DNC リンク機能もあります。
NC-Assistant では、これまでよりも速く簡単に NC コードを編集できるようになりました。任意の M コードや G コードをポイントすると、NC-Assistant がコードを識別します。
