Inventor HSM の旋盤操作では、選択した操作タイプに基づいて、残っているストックを可能な限りすべて旋削するよう試行します。ジオメトリ制限を使用すると、パーツの特定の領域内にツールパスを収めることができます。
ジオメトリ制限を使用するには、次の操作を実行します。
- 旋盤操作を作成または編集します。
- [ジオメトリ]タブを選択します。
- [制限]グループのチェック ボックスをオンにします。

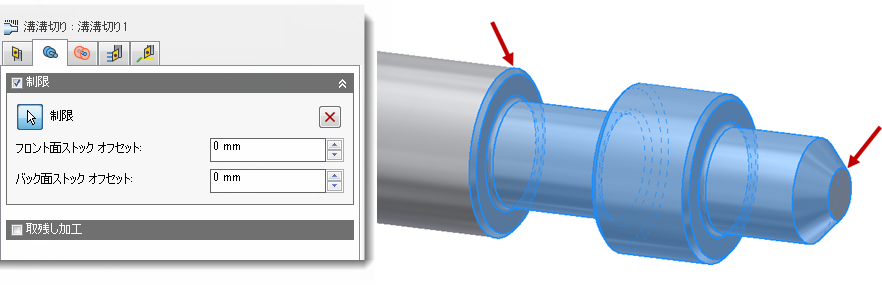

- [制限]選択矢印を使用して、面またはエッジを選択します。これらの面またはエッジに基づいて、ツールパスを収める領域の開始と終了を定義します。
[フロント面ストック オフセット]および[バック面ストック オフセット]パラメータを使用すると、制限境界領域の外側にツールパスを延長したり、領域のさらに内側にツールパスを制限することができます。

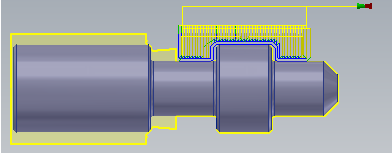

フロント面オフセットおよびバック面オフセットを未定義

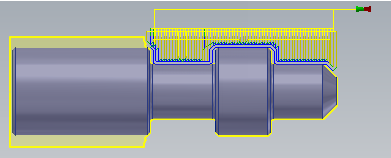

正のフロント面オフセットおよびバック面オフセット

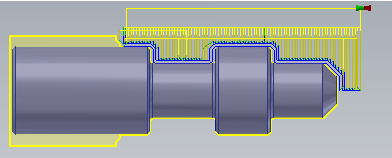

負のフロント面オフセットおよびバック面オフセット
