材料を割り当てるには

シェイプ ジェネレータでは、材料プロパティを割り当てて、パーツの構造上の特定を定義する必要があります。Inventor 2016 R2 - Subscription をご契約のお客様のみが使用できます。

最も重要な点として、質量の計算に使用する密度は、材料の割り当ての影響を受けます。シェイプ ジェネレータでは、構造プロパティが考慮されます。ただし、質量低減率はユーザが指定する目標値のため、生成される形状での効果が最小限に留まる可能性があります。

材料を割り当てる

1. [構造解析]タブ [材料]パネルで、[割り当て] をクリックします。

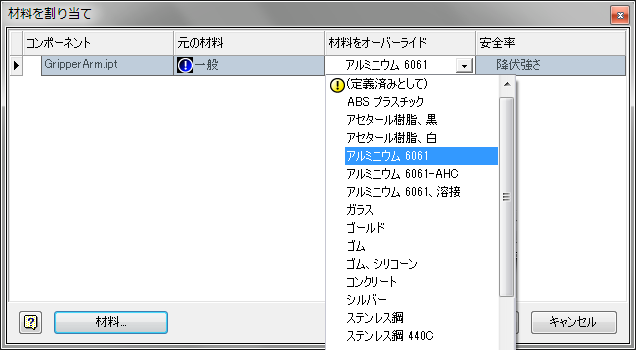

2. [材料を割り当て]ダイアログ ボックスの[材料をオーバーライド]列で、ドロップダウン リストをクリックし、使用する材料を選択します。
3. [安全率]列で、[降伏強さ]または[最大引張強さ]を選択します。これらの強度は、構造解析を実行する場合、安全率の計算に使用されます。
4. [OK]をクリックします。
