インタフェースのフィーチャは、設計形状の処理時に変更されないよう保持することができます。Inventor 2016 R2 - Subscription をご契約のお客様のみが使用できます。
形状を生成する際は、モデルの特定の領域を保持する場合があります。たとえば、ボルト穴などの締結部は、意図に沿って引き続き機能するように、生成されたパーツへの配置が必要になる場合があります。
生成プロセスで締結部の領域が削除されないようにするには、[領域を保持]ツールを使用します。[領域を保持]ツールでは、基礎となるジオメトリを最適化時に非表示にします。領域は、次の 2 つの方法で定義できます。
- 直方体
- 円柱
- で、
[領域を保持]をクリックします。

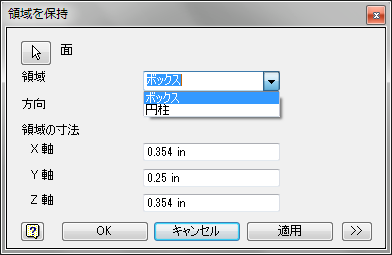

- ドロップダウン リストで、領域の形状を選択し、保持するジオメトリを選択します。[領域を保持]ツールでは、選択したジオメトリが自動的に検出され、保持する領域の境界について初期推量を行います。

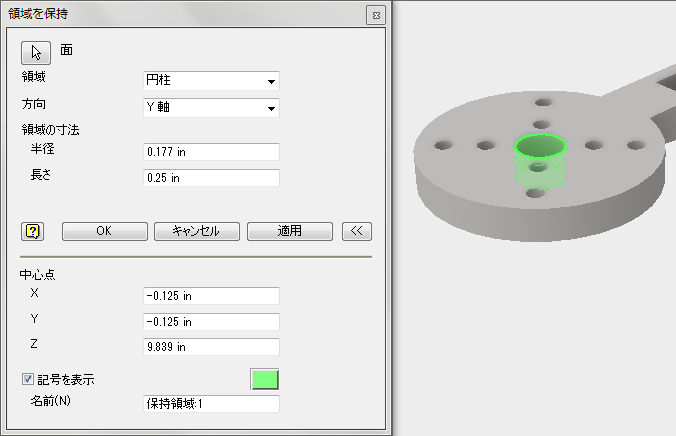

- 必要に応じて、[領域を保持]ダイアログを展開し、領域の中心点および寸法を修正することができます。また、円柱タイプの領域の場合、方向を調整することもできます。完了したら[OK]をクリックします。
