イメージ注記

イメージ注記は、イメージの付いた注記です。イメージ注記には次の 2 つのタイプがあります。

イメージ

[イメージ]は、イメージを含む非添付注記です。注記はコンポーネントにリンクされず、独立した注記としてドキュメントに配置できます。

イメージのプロパティ:

• [アウトライン]: イメージ注記のアウトラインの色と幅を設定します。
• [形状]: 注記の形状を設定します。イメージは選択した形状に沿って切り抜かれます。
• [縦横比をロック]: サイズ変更時にイメージの縦横比を維持します。
• [スタイル]: イメージ注記の設定済みのスタイルの一覧を表示します。
• [常に手前に表示]: コンポーネントの回転時にも注記を常に手前に表示します。
• [画面に固定]: イメージ注記が 2D 空間の画面に固定されます。コンポーネントを回転しても注記の位置は変わりません。
• [SketchBook で編集]: イメージを Autodesk SketchBook Pro で編集用に開きます。このコマンドは、SketchBook Pro がインストールされているときに使用できます。
• [SketchBook Designer で編集]: イメージを Autodesk SketchBook Designer で編集用に開きます。このコマンドは、SketchBook Designer がインストールされているときに使用できます。

コマンドへのアクセス:

[ホーム]タブ[注記]パネル [イメージ]

添付イメージ

[添付イメージ]は、イメージを含む引出線注記であり、コンポーネントに関連付けられます。

イメージのプロパティ:

• [矢印]: プリセット一覧から引出線の矢印タイプを選択します。
• [アウトライン]: 添付イメージ注記のアウトラインの色と幅を設定します。
• [形状]: 注記の形状を設定します。イメージは選択した形状に沿って切り抜かれます。
• [引出線]: 注記の引出線のスタイルを選択します。既定は、シンプルな線です。
  • [シンプルな線]: 引出線でコンポーネントと注記を結びます。
  • [折り曲げ]: 折り曲げのある引出線でコンポーネントと注記を結びます。
  • [円錐]: 円錐形状の引出線でコンポーネントと注記を結びます。
• [縦横比をロック]: サイズ変更時にイメージの縦横比を維持します。
• [スタイル]: イメージ注記の設定済みのスタイルの一覧を表示します。
• [常に手前に表示]: コンポーネントの回転時にも注記を常に手前に表示します。
• [画面に固定]: イメージ注記が 2D 空間の画面に固定されます。コンポーネントを回転しても注記の位置は変わりません。
• [SketchBook で編集]: イメージを Autodesk SketchBook Pro で編集用に開きます。このコマンドは、SketchBook Pro がインストールされているときに使用できます。
• [SketchBook Designer で編集]: イメージを Autodesk SketchBook Designer で編集用に開きます。このコマンドは、SketchBook Designer がインストールされているときに使用できます。

コマンドへのアクセス:

[ホーム]タブ[注記]パネル [添付イメージ]

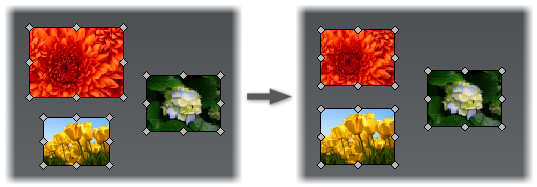

ヒント: 非添付イメージ注記のサイズを同じサイズに設定するには、グラフィックス ウィンドウで、サイズのパターンとして使用するイメージを選択します。次に、[Ctrl]キーを押しながら、サイズを変更するイメージを選択します。[注記]タブ[サイズ]パネル[同じサイズとして設定]の順にクリックします。最初に選択したイメージに合わせて、すべてのイメージのサイズが変更されます。
