演習 1: 新しい SHP ファイル用フォルダに接続する

SHP ファイルを格納するために、新しい空のフォルダを作成します。データを SHP 形式に変換し、コピーするには、このフォルダに接続する必要があります。データ ストアからマップに何も追加しない場合でも、[データ接続]を使用して、データ ストアへの接続を確立します。

注:

この演習では、map2d.dwt テンプレートを使用して作成し、「レッスン2： 結果として生じたSDFファイルを使用する」で変更したマップを使用します。

フォルダを作成し、接続するには

1. Windows エクスプローラを使用して、サンプルのチュートリアル ファイルをコピーした場所にナビゲートします。
2. SHP ファイル用のフォルダを作成します。
3. AutoCAD Map 3D で、[タスク ペイン]を[表示マネージャ]に切り替えます。
4. [データ][データ接続]の順にクリックします。
5. [データ接続]ダイアログ ボックスの左側で、[SHP 接続を追加]をクリックします。
6. [データ接続]ダイアログ ボックスの右側で、フォルダ アイコンをクリックします(ファイル アイコンではありません)。作成したフォルダを選択し、[OK]をクリックします。

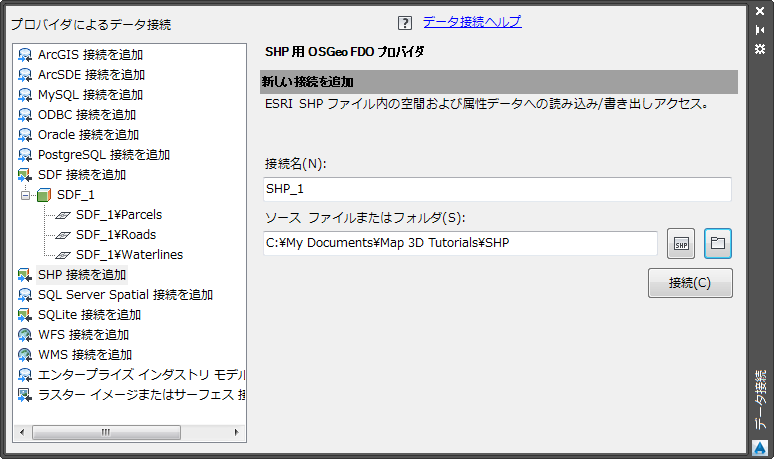

   [ソース ファイルまたはフォルダ]の横にあるフォルダ アイコンをクリックします。

   [接続]をクリックし、マップに何も追加せずに[データ接続]ウィンドウを閉じます。

このチュートリアルを続けるには、「演習 2:[一括コピー]を使用して SDF 画層を SHP 形式に移動する」へ進みます。
