境界条件を識別するための新しい記号

いくつかの境界条件のタイプと場所を簡単に識別できるようにするため、境界条件がどのようになっているか、またその場所はどこなのかを示す記号が作成されました。

新しい記号が示す境界条件:

• 冷媒入口/出口
• バルブ ゲート

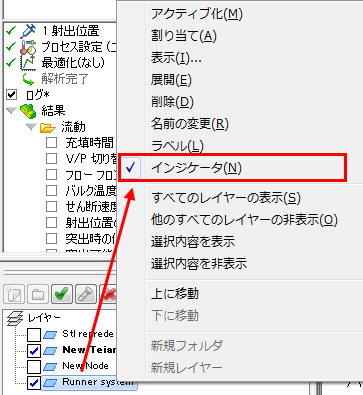

記号は、既定でオンになっています。記号をオフにするには:

1. 記号を含むレイヤーにカーソルを合わせ、マウスの右ボタンをクリックします。



2. [インジケータ]のチェックマークをオフにします。

バルブ ゲート

バルブ ゲートの記号は、バルブ ゲートのように見えるため簡単に認識できます。各バルブ ゲートの記号は、プログラミング時ににユーザーが付けたバルブ ゲート コントローラ名に従って名前が付けられます。その結果、どのバルブ ゲート コントローラがどの場所で使用されているかを一目で確認できます。モデルを確認している間、記号は表示されます。確認する結果を選択すると、記号は非表示になります。

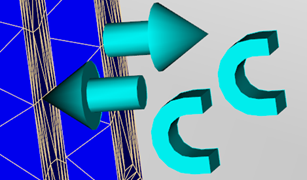

冷媒入口/出口

他の流入口と流出口の記号と区別するために、冷媒の入口と出口の記号には、「Coolant(冷媒)」を示す「C」の文字が含まれるようになりました。
