ラム位置による 3D フローのバルブゲート制御

バルブゲートはいくつもの方法でトリガすることができます。[ラム位置]によるバルブゲート制御は、このリリース以降、3D モデルに対してアクティブになります。

バルブゲートコントローラは以下によってトリガすることができます。

3D モデルの場合、以前のリリースではラム位置によるバルブゲート制御は選択可能でしたが、非アクティブになるために、別のトリガを選択することを推奨するエラーメッセージが表示されました。このリリース以降は、5 つのオプションがすべて 3D モデルに対して利用可能になります。

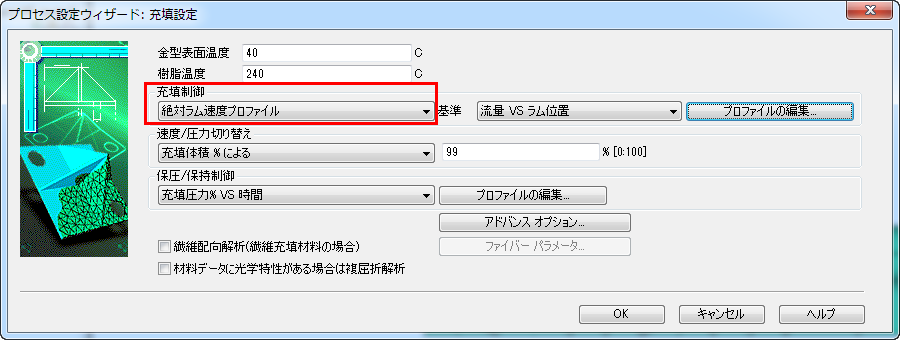

バルブゲートをラム位置によってトリガする予定の場合、ラム速度プロファイルを含む充填制御オプションを選択していることを確認してください。充填制御を変更するには、 ([ホーム]タブ > [成形プロセス設定]タブ > [プロセス設定])をクリックします。

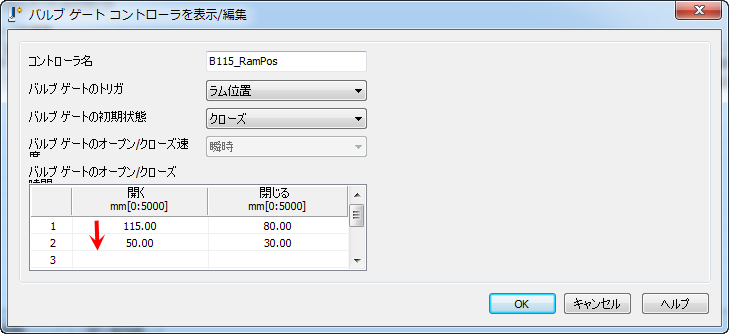

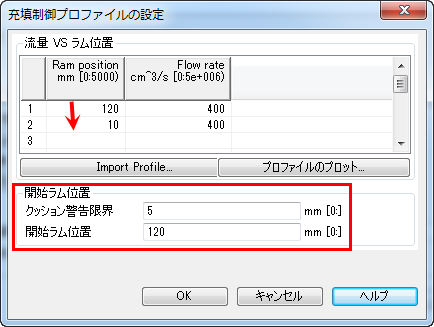

[プロファイルの編集]をクリックして、[充填制御プロファイルの設定]ダイアログボックスの値がバルブゲートコントローラプロファイルと一致していることを確認します。

特に、以下の点を確認します。

ラム位置による 3D フローのバルブ ゲート制御
