CAD モデルのメッシュ生成

この手順では、インポートした CAD モデルに Dual Domain メッシュを作成します。

1. ([メッシュ]タブ > [メッシュ]パネル > [メッシュの生成])をクリックして、[メッシュの生成]パネルを表示します。



2. [グローバル エッジ長]に「2(mm)」を入力し、[メッシュ生成]をクリックします。

3. メッシュが完了したら、ユーザ インタフェース ウィンドウの下部にある[ログ]をクリックし、[ログ]パネルを閉じます。



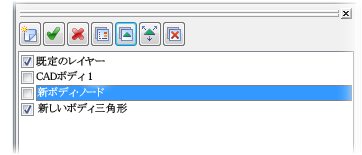

4. [レイヤー]パネルで[新規ボディ ノード 1]の選択を解除します。
