回路の結果の確認

このタスクでは、4 つの異なる回路結果を解釈します。

[金型四面体]および[冷却管] レイヤーのみが選択され、その他のレイヤーがすべて選択解除されていることを確認します。
回転、画面移動、およびズームして表示されている回路結果を確認します。

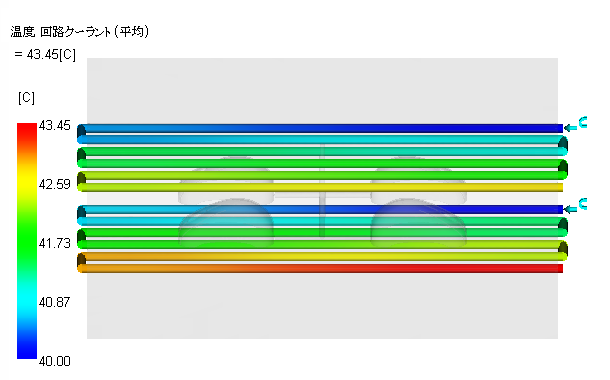

スタディタスクリストで[温度、回路冷媒(平均)]結果をクリックします。

温度上昇は 2～3 ℃ 未満が理想的です。このコアはガイドラインをわずかに超えています。
[回路レイノルズ数]結果をクリックします。

結果では、この値を流量計算の入力値として使用しているため、レイノルズ数は正確に 10,000 です。
[回路流量]結果をクリックします。

レイノルズ数 10,000 を達成するために必要な流量は、3 l/min をわずかに超えた値です。この流量は高い値ではないため、金型には流量の制限はない可能性が高いです。

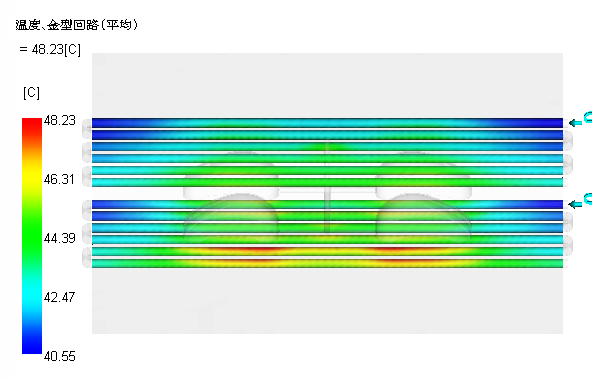

[温度、金型/回路の境界面(平均)]結果をクリックします。

この結果は、冷媒入口の温度からの上昇温度が 5℃ 以下であると最適です。コア内には、この最適な値よりも高い温度があります。

これらの結果を次の方法で改善します。
