冷却管の作成

このタスクでは、冷却回路ウィザードを使用して、単純な冷却管を作成します。

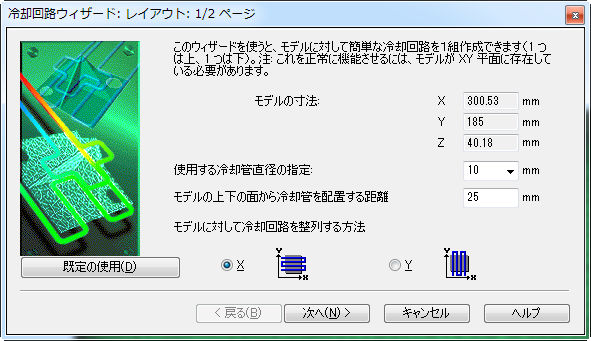

1. ([形状]タブ > [作成]パネル > [冷却回路])をクリックします。

2. 冷却管直径に「10 mm」を入力します。

3. モデルの上下の面からの距離に「25 mm」を入力します。

4. 整列方向として[X]を選択し、[次へ]をクリックします。

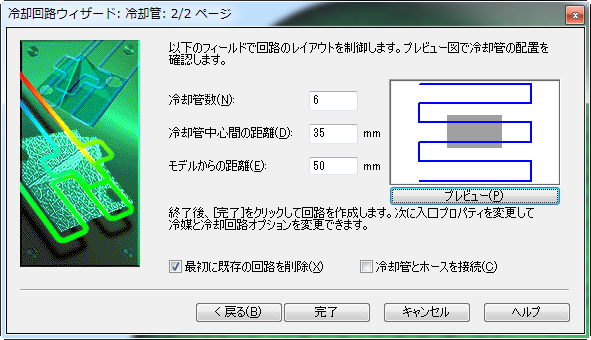

5. 冷却管数として「6」を入力します。

6. 冷却管中心間の距離に「35 mm」を入力します。

7. モデルからの距離に「 50 mm」を入力します。

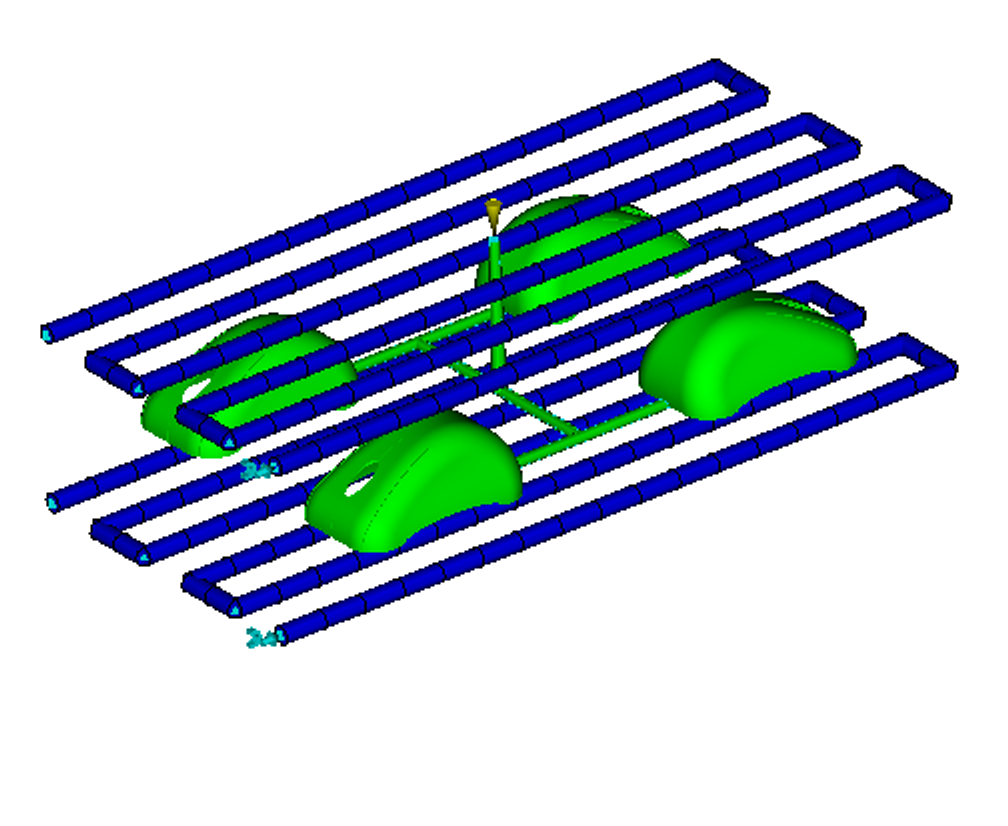

8. [プレビュー]をクリックして、レイアウトを表示します。



9. [完了]をクリックします。
