変位量結果の確認

このタスクでは、成形品にどのくらい反りがあるかを決定するために、変位量結果を解釈します。

1. [成形品]および[1 つの成形品]レイヤーが選択されており、他のすべてのレイヤーが選択解除されていることを確認します。

2. 下図の ViewCube で示すように、モデルを -45 35 30 に回転します。

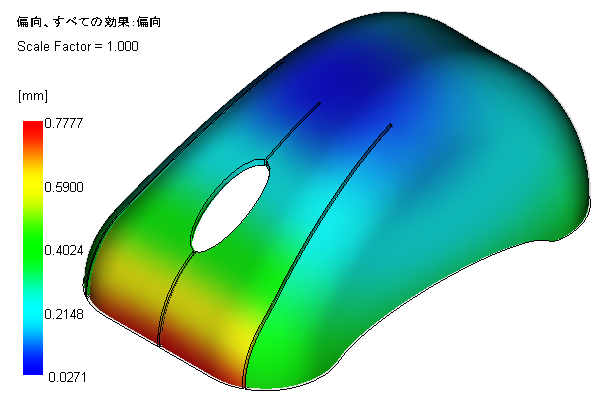

3. スタディ タスク リストで[変位量、全要因:変位量]結果をクリックします。

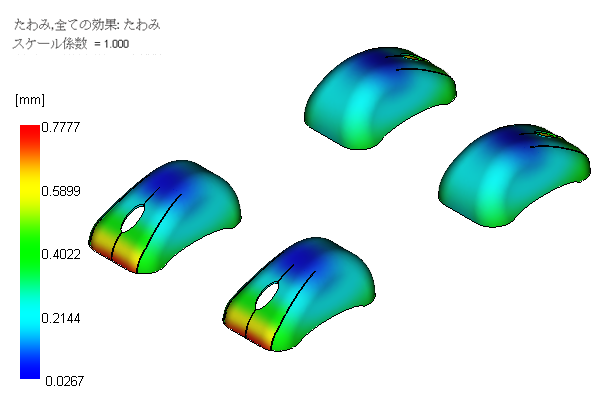

   この結果は、4 つのすべての成形品の反りを示します。反りは、ほぼ同じように見えます。



4. [成形品]レイヤーを非表示にします。

5. 残りの部分を拡大表示します。

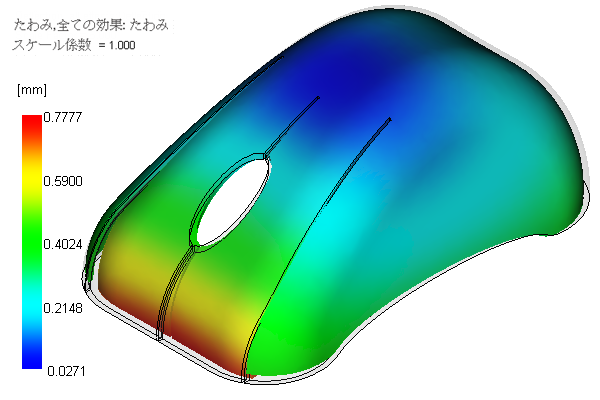

   2 つのボタンの変位量は、成形品の外側エッジの変位量のほぼ 2 倍です。



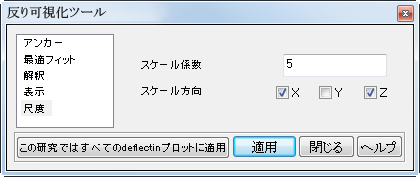

6. ([結果]タブ > [反り]パネル > [表示])をクリックします。

   1. [スケール]をクリックします。

   2. [表示倍率]として「5」を入力します。

   3. [X]および[Y]の[スケール方向]のみが選択されていることを確認します。

   4. リストから[このスタディのすべての変位プロットに適用]を選択します。

   5. [適用]をクリックします。

   6. [閉じる]をクリックします。

このツールは、変位量の確認を容易にするため、結果を 5 倍の大きさに拡大します。
