DWF ファイルのロード

この手順では、ロードしたい 1 つまたは複数の DWF ファイルがあることを想定しています。 DWF ファイルをロードするには、ソース ファイルを[サイト エクスプローラ]にドラッグします。 Autodesk Infrastructure Studio では、新しいフィーチャ ソースだけでなく画層も自動的に作成されます。

DWF ファイルをロードするには

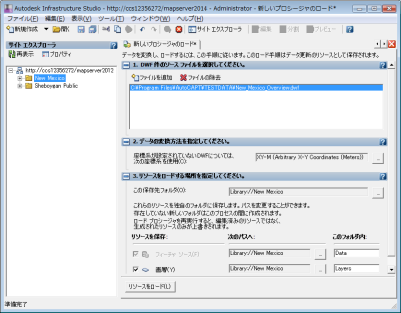

  1. フォルダにロードする DWF ファイルを[サイト エクスプローラ]にドラッグします。

    [サイト エクスプローラ]の右側に新しいロード プロシージャが表示されます。 これには、ロードするファイルのリストが含まれています。 このロード プロシージャには、他のファイルをドラッグして追加できます。

  2. [データの変換方法を指定してください。]では、使用する座標系を選択します。

    DWF ファイルには、座標系が割り当てられていないため、必ず座標系を指定する必要があります。

  3. [リソースをロードする場所を指定してください。]では、このロードによって作成されるリソースのロード先フォルダを選択します (このリソースは、[サイト エクスプローラ]に後で移動することも可能)。
  4. [リソースをロード]をクリックします。

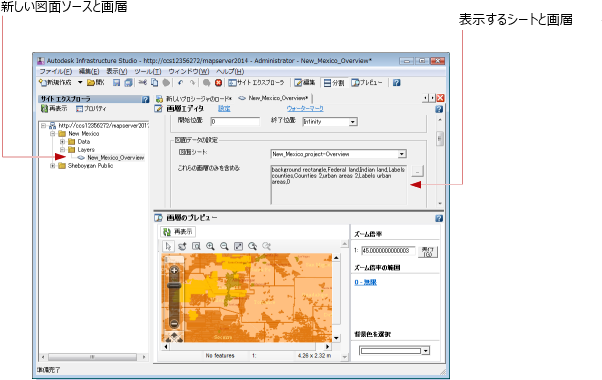

    Autodesk Infrastructure Studio では、各 DWF ファイルの新しい図面ソースと画層も自動的に作成されます。

  5. 新しい画層の 1 つをダブルクリックして開きます。

    [サイト エクスプローラ]の右側に[画層エディタ]が表示されます。

  6. 使用する図面シートと画層を選択します。

    ([画層エディタ]の詳細は、「フィーチャ ソース画層を操作する」)を参照してください。

  7. Autodesk Infrastructure Studio ツールバーで、[上書き保存]をクリックしてリポジトリ内にロード プロシージャを保存します。

    新しい図面ソースと画層の名前変更は、[サイト エクスプローラ]内で実行できます。
