表示スタイル

製品の表示方法が変更されました。特定のニーズや好みに合わせてカスタマイズすることができます。

モデルの背景

旧式の青のグラデーションが廃止され、白い背景で置き換えられました。これは [オプション]ダイアログ ボックスの色オプション ツールを使用して変更することができます。 ([ツール]タブ > [オプション]パネル > [アプリケーション オプション])をクリックし、[背景と色]タブを選択します。

単一の色による背景を表示するには[ソリッド]を選択し、階調的な色を表示するには[グラデーション]を選択します。パレットから標準の色を選択したり、独自のカラーを選択することができます。

その他の UI の表示切り替え

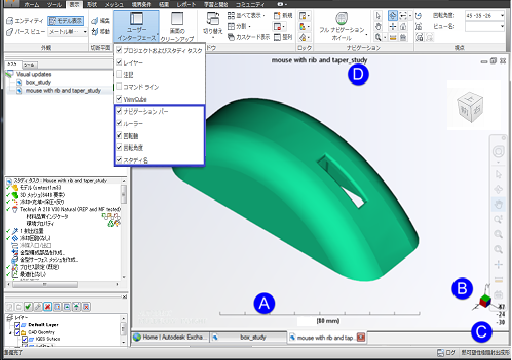

モデル ペインの表示領域をできるだけ広くしてモデルの詳細をよりはっきり表示させたい場合は、[表示]タブを使ってさまざまなユーザ インタフェース項目の表示/非表示を切り替えることができます。([表示]タブ > [ウィンドウ]パネル > [ユーザ インタフェース])をクリックし、必要に応じて項目を選択または選択解除します。

今までのリリースでこの切り替えメニューに表示されていた項目に加えて、次の新しい項目が追加されました。

  • A. ルーラー
  • B. 回転軸
  • 回転角度
  • スタディ名: モデル上にスタディ名を表示することができるようになりました。この機能は、いくつかのスタディで同時に作業しているとき、どのスタディがウィンドウでアクティブになっているかを追跡する場合に特に便利です。
