モデルおよび選択した結果をファイルにエクスポートし、Autodesk Showcase にインポートすることで、デジタル プロトタイプのフォトリアリスティック レンダリングを確認できます。
Autodesk Moldflow 製品を使用して、特定の金型設計の充填状態や、ヒケやウェルド ラインなどの不良の発生箇所を予測できます。成形品モデルと選択した結果を ASCII FBX ファイル(*.fbx)としてエクスポートし、Autodesk Showcase にインポートすることで、成形品が実際にどのように見えるのかを表示して、これらの不良が問題であるかを評価できます。

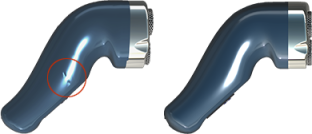

Showcase のデジタル シミュレーションのレンダリングによるヒケの予測と設計最適化
Autodesk Showcase へのインポート用にファイルをエクスポートする場合に、いくつかのオプションがあります。次のエクスポートが可能です。
- 成形品表面のみ
- 成形品表面と反り
- 成形品表面とヒケ
- 成形品表面と反りおよびヒケ
注: 1 つのファイルにつき、1 つのキャビティのみをエクスポートできます。複数のキャビティがある場合は、個別にエクスポートする必要があります。
この機能は Dual Domain および 3D モデルで利用できます。
