[ キャビティ重量]結果には、多数個取り金型内の各キャビティの計算済み重量が表示されます。
この結果は、次のメッシュ タイプで生成されます。
Midplane
Dual Domain
3D
次の成形プロセス:
- 熱可塑性樹脂射出成形
- 熱可塑性樹脂オーバーモールディング
- コインジェクション成形
- 二材射出成形
- リアクティブ成形
- 半導体封止成形
- 熱可塑性樹脂マイクロセルラー射出成形
および次を含む解析順序:
- 充填
この結果の使用法

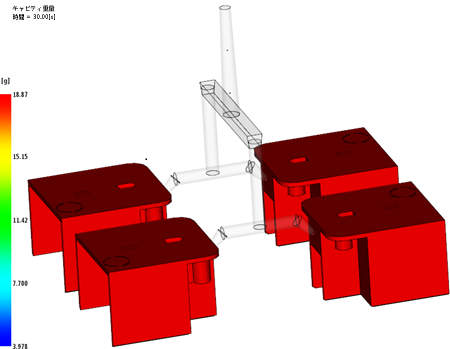

[キャビティ重量]結果には、結果が書き込まれた時点のキャビティ重量が表示されます。 これはアニメーション化することができ、時間の経過とともに変化します。モデルに 1 つのキャビティしかなくても、結果が書き込まれます。この結果は、複数のタイム ステップで書き込まれる時系列結果であるため、XY プロットを時系列で作成することができます。
Dual Domain モデルと Midplace モデルの場合、三角形成形品要素または成形品ビーム上にプロットされ、フィード システムは除外されます。
3D モデルの場合、キャビティ重量結果は四面体要素上にプロットされるため、キャビティ要素には要素タイプ[成型品(3D)]を割り当てる必要があります。 成形品インサートまたはコア要素はこの結果には含まれません。フィードシステムは、ビーム要素として、または、プロパティ タイプが[ホット ランナー]または[コールド ランナー(3D)]の四面体要素として成形できます。
確認事項
- 同一の成形品が含まれる多数個取り金型の成形品はどれも、同じ重量である必要があります。これらの相違は、一部の成形品が充填されていないことを示します。ランナー システムを確認してください。
- 金型内の各構成要素の重量を確認して、予測される重量と比較してください。結果が予測と異なる場合は、材料の変更または設計の変更を検討してください。
