荷重を適用する

1. [サブケース 1]下の[荷重]を右クリックし、[新規作成]を選択します。
2. [名前]を 「圧力」 に変更します。
3. [タイプ]ドロップダウンを[圧力]に変更します。[荷重定義]下の[振幅]に「-1」と入力します。
4. [サブケース]リストで[サブケース 1]が選択されていることを確認します。これは固有値解析であるため、[サブケース 2]は選択しません。
5. モデルのすべてのサーフェスを、個別に選択するか、長方形選択方法を使用して選択します。

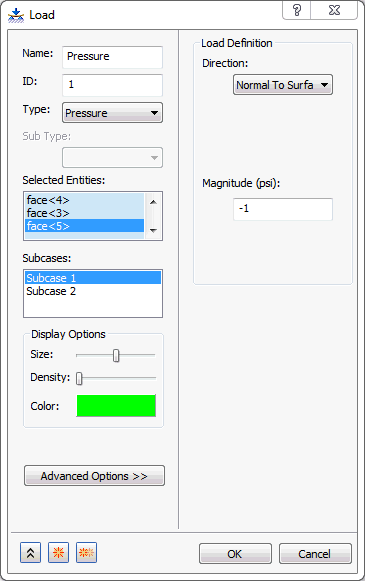

6. [荷重]ダイアログ ボックスは以下のように表示されます。



7. [サブケース 1]を右クリックし、[名前変更]を選択し、 「初期応力ケース」 と入力します。
8. 次に、[サブケース 2]を右クリックし、[名前変更]を選択し、 「線形座屈ケース」 と入力します。

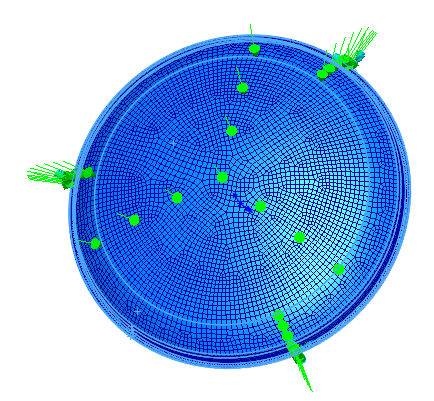

9. [OK]をクリックします。モデルは以下のように表示されます。

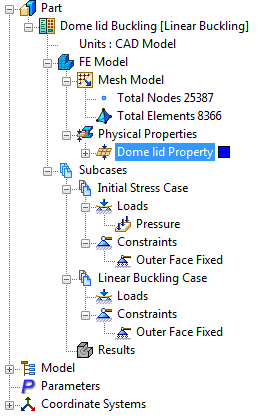

10. 作業が完了すると、ツリー表示は以下のように表示されます。
