要素特性を定義する

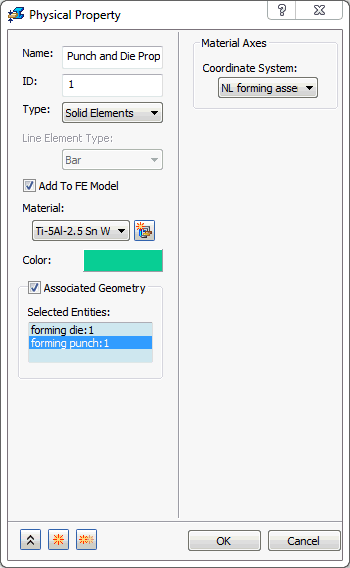

1. ツリー表示で、[物理特性]を右クリックし、[新規作成]を選択します。
2. [名前]を「 パンチおよび金型の特性 」に変更します。
3. [タイプ]ドロップダウンから[ソリッド要素]を選択します。
4. [関連ジオメトリ]のチェックボックスをオンにして、 成形金型 および 成形パンチ パーツを選択します。
5. [材料]ドロップダウンから[Ti-5Al-2.5 Sn 鋳鍛鋼]が選択されていることを確認します。



6. [新規作成]ボタンをクリックします。

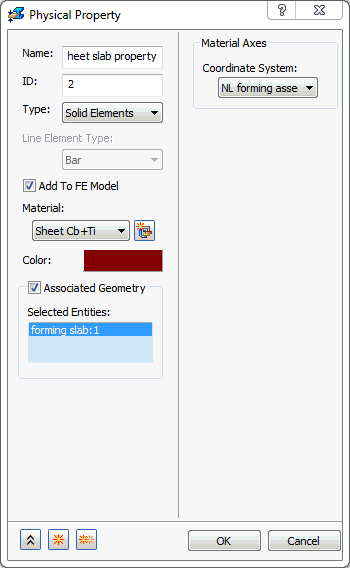

7. 2 番目の特性に 「板スラブ特性」 という名前を付けます。
8. [タイプ]ドロップダウンから[ソリッド要素]を選択します。
9. [関連ジオメトリ]のチェックボックスをオンにして、 成形スラブを 選択します。
10. [材料]ドロップダウンから[板 Cb+Ti]が選択されていることを確認します。



11. [OK]をクリックして、物理特性を作成します。
