単一セット

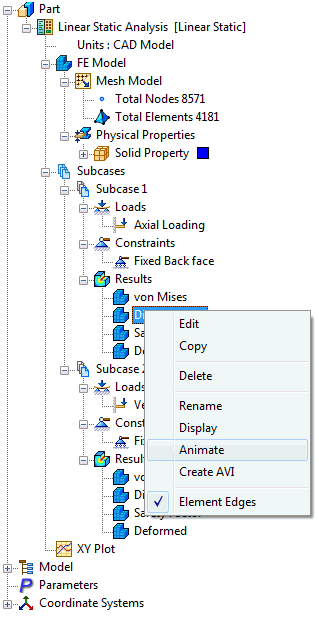

アニメーションを開始するには、ロードされた[結果]プロット(フォンミーゼス、変位、安全係数、変形、および任意のカスタム プロット)のいずれかを右クリックして、[アニメーション]を選択します。

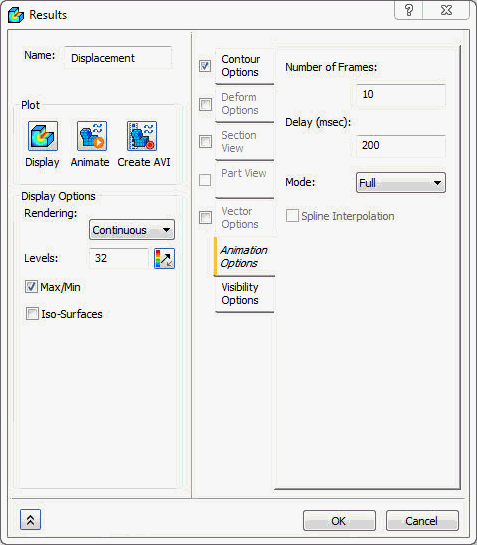

アニメーション設定を変更するには、ロードされた[結果]プロット(フォンミーゼス、変位、安全係数、変形、および任意のカスタム プロット)のいずれかを右クリックして、[編集]を選択します。[結果]フォームが開きます。

このフォームでは、次のセクションが使用できます。

• [名前]: プロット名を入力します。
• [プロット]:
  • [表示]: 現在の設定でコンターを表示します。
  • [アニメーション]: アニメーションを設定、および現在の設定で開始します。または実行中のアニメーションを停止します。
  • [AVI を作成]: .AVI フォーマットでアニメーションを保存します。
• [アニメーション オプション]:
  • [フレーム数]: アニメーションのフレーム数。
  • [遅延時間(ミリ秒)]: フレーム間の時間量。
  • [モード]:
    • [半分]: 正の荷重のロード。
    • [完全]: 正の荷重のロードとアンロード。
    • [振動]: 正と負の荷重のロードとアンロード。
• [コンター オプション]: このセクションでは、アニメーション中にプロットする結果データを選択できます。最大値と最小値の範囲、および異なるレンダリング タイプを指定できます。
• [変位オプション]: このセクションでは、変位用の出力ベクトルを選択できます。プロットは、モデル サイズのパーセントまたは実寸値によって尺度調整できます。
• [断面ビュー]: このセクションでは、プロットの断面平面を選択できます。
• [パーツ ビュー]: このセクションでは、アニメーション表示する特定のパーツを選択できます。
• [表示設定オプション]: このセクションでは、[反転]ボタンを使用してフィーチャを表示または非表示にできます。
