パーツまたはアセンブリ モデルでは、複数のサブケースが許可されています。任意またはすべてのサブケースを同時にアクティブにすることができます。
複数のサブケースは、線形座屈解析、プリストレス静解析、プリストレス固有値解析、非線形座屈解析の解析タイプのモデル定義を完了させるために不可欠であり、既定で実行されます。

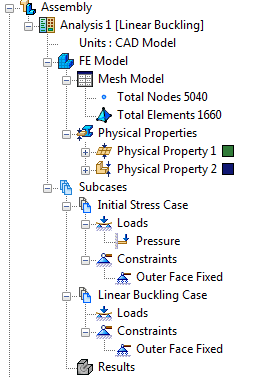

上の図に示すように、サブケース 1 (初期応力ケース)には拘束と荷重がありますが、サブケース 2 (線形座屈ケース)には荷重はなく、同じ拘束があります。このタイプの定義は、線形および非線形座屈解析に必要で、既定で実行されます。
サブケース 2 は異なる荷重を持つことができますが、サブケース 1 と同じ拘束です。これは、拘束が同じパーツで複数の荷重ケースを含む場合の静解析に役立ちます。
Autodesk Nastran は 1 つの解析ですべてのサブケースを解析し、結果を計算します。
[サブケース X] (サブケースのサブレベル)を右クリックし、次の項目にアクセスします。
- [編集]: これはサブケースのコンテンツを編集するための代替方法を提供します。サブケースに追加する荷重および拘束は、それぞれの領域から選択できます。
- [コピー]: 選択したサブケースをコピーします。
- [貼り付け]: 選択したサブケースを貼り付けます。
- [名前変更]: これにより、サブケース 1 (通常)の名前を変更できます。
- [アクティブ化]: この切り替えにより、サブケースをアクティブにできます。
- [削除]: 選択したサブケースを削除します。
- [SPC 合計]: これは単点拘束出力が要求された場合にのみ、単点拘束(SPC)力とモーメントの合計を行います。
